Всем доброго времени суток.
Кратко: на зарубежных торговых площадках в солидном количестве появились так называемые инженерные образцы(ES - Engineering Samples) процессоров INTEL.Данные процессоры, по сути, являются вариациями Intel i7-6700.

Под катом расскажу о покупке ES процессора со степингом QHQG L501639 (он же I7 - 6400T), о плюсах (которых больше) и минусах, и о некоторых подводных камнях такой покупки.
UPD1 : Добавлена информация о способе сохранения функций энергосбережения процессора в разгоне! (Yes , WE CAN!)

UPD2 : По просьбам читателей выкладываю ссылку на готовые настройки биоса для ASROCK Z170 pro4 (в конце обзора).


Вашему вниманию небольшая заметка о таком относительно новом веянии на зарубежных площадках, как инженерные процессоры современного поколения Skylake. Да, разумеется, можно было и раньше достать инженерный образец процессора за рубежом, но то что случилось этим летом-осенью - нечто новое, по массовости утечки. Ютаб уже пестрит видеороликами об этих процессорах, чаще всего об игровой их мощи, но мало кто говорит/снимает о тонкостях самой покупки и выбора процессора среди кучи наименований.

Процессоры, из-за ажиотажа и огромной выгоды, быстро раскупаются. Например, когда я заказывал сабж, у продавца в наличии было более 800шт, сейчас же уже нет в наличии.
Под спойлер добавлю аналоги у других продавцов:

Дополнительная информация о процессорах INTEL Skylake ES

Как вы поняли из ката, эти процессоры являются Инженерными версиями полнофункциональных процессоров INTEL, которые, судя по всему, использовались в целях тестирования производителям материнских плат и сейчас понемногу воруются и сливаются ушлыми китайцами.

Дополнительная информация

Сразу напомню: Инженерные версии процессоров являются собственностью компании Intel, и после тестирования должны быть отправлены компании на утилизацию. Распространение и использование процессоров является нарушением прав компании и карается законодательством.
(З.Ы. на самом деле, Intel не всегда уничтожает их, а после надлежащего тестирования самые крайние версии по дате изготовления продаёт сборщикам готовых компьютеров, типа LENOVO, HP и DELL)

Характеристики, в некотором смысле - лотерея, потенциал разгона по частоте может и отличается от камня к камню, но смирившись с такими особенностями, можно получить процессор последнего поколения вдвое-втрое дешевле, чем в российских магазинах! Всё при нем: 4 ядра/8 потоков (благодаря Hyper-threading), 8 мегабайт L3 кеша, поддержка всех самых современных инструкций и пр. Единственная разница изначально (для рассмотренного процессора) - в уменьшенном множителе и соответственно меньшей тактовой частоте.

Уточню, что имя 6400T было дано этим процессорам китайцами и на самом деле никаких ограничений, свойственных T-версиям процессоров Intel(вроде еще более ограниченного Tjmax), в них нет.

Также вкратце укажу различия в известных мне(из Интернета) ES моделях этих процессоров от их степпинга:

QH8F - наиболее ранний степпинг, не работает с внешней картой, только встройка, в принципе можно использовать как вариант для офисных сборок и HTPC, из-за небольшого тепловыделения и довольно мощного графич. процессора.

QHQJ - еще один кандидат в HTPC, частота 1.6 Ггц и TDP 35w, вкупе с последним поколением встроенной графики от Intel, HD530 - выглядит очень заманчиво. Еще бы цену еще пониже. :)

QHQG, рассмотренный в обзоре, также известный как i7-6400T - наиболее вероятный кандидат в «народные» камни. Работает с внешней видеокартой, множитель 8-24, турбобуст 26, разгоняется по шине от 3.5 до 4.5 ГГц. Полная поддержка всех инструкций. Желателен степпинг не менее l448.

QHQF - последняя ревизия, перед отправкой " на золото". Множитель 8-40, т. е., по сути, это полноценный i7-6700. Никаких проблем не замечено

Также кратко о пресловутой расшифровке имени степпинга:

Дополнительная информация


Окей, закончим с затянувшейся преамбулой, и перейдем к сабжу обзора.
Лот был заказан 07.11.16, выслан на следующий день. Продавец выслал почтой SPSR, как я и просил, пакет шел 10 дней, и ближе к обеду 18.11.16 был отдан мне курьером.

Любителям треков и прочего





Товар был запакован в картонную коробку, сам процессор был уложен в пластиковый блистер и обернут пупыркой, продавец положил саше с дешёвой термопастой «на 1 раз». Считаю, продавец всё вполне неплохо упаковал.

Фотографии упаковки






Вот он, красавец(уже установлен в сокет):

Процессор

Продавец прислал мне версию процессора новее, чем указана у него на фото. Поразмыслив и погуглив, я понял, что сложившаяся ситуация мне более на руку, ибо чем новее версия - тем меньше шанс на проблемы с работоспособностью.

Под процессор была куплена плата ASROCK Z170 PRO4, как наиболее удачный вариант по соотношению цена/качество.

кратко остальные характеристики ПК

куда установлен новоприбывший: Кулер-башня Zalman Cnps11x Performa, 8гб DDR4 Ram Patriot VIPER, KFA2 Gtx 1060 6gb EXOC, SSD 120 KingFast F9

Ну что же, мажем термопасту (не ту, что в комплекте конечно! :) и желательно что-нибудь получше КПТ-8), ставим кулер, зажимаем пальцы и запускаем ПК.
Все определилось с первого раза, и компьютер сможет показать нам всё о процессоре.


Процессор в простое и под нагрузкой:



Всё выглядит не так радужно, как хотелось бы(хотя, даже в стоке он помощнее i3-6300, который продается в магазинах РФ за аналогичную сумму). Но вся мякотка - в разгоне !

Дополнительная информация о ситуации с разгоном процессоров

В общем, для полного паритета с I7-6700 нам необходимо помочь процессору разгоном по BCLK. Для этого нужен модифицированный биос(на платах ASUS новые биосы поддерживают всё из коробки, и их можно скачать на сайте), соответствующей вашей м/п и немного времени.Также обязательно после перепрошивки не забудьте сбросить биос перемычкой, это настоятельно рекомендуется.
В Интернете и на Ютюбе есть множество видео с инструкциями про разгону.
Если в комментариях попросят - выложу свои настройки Биоса, мной проверенные и вполне удачные.

В итоге получаем:

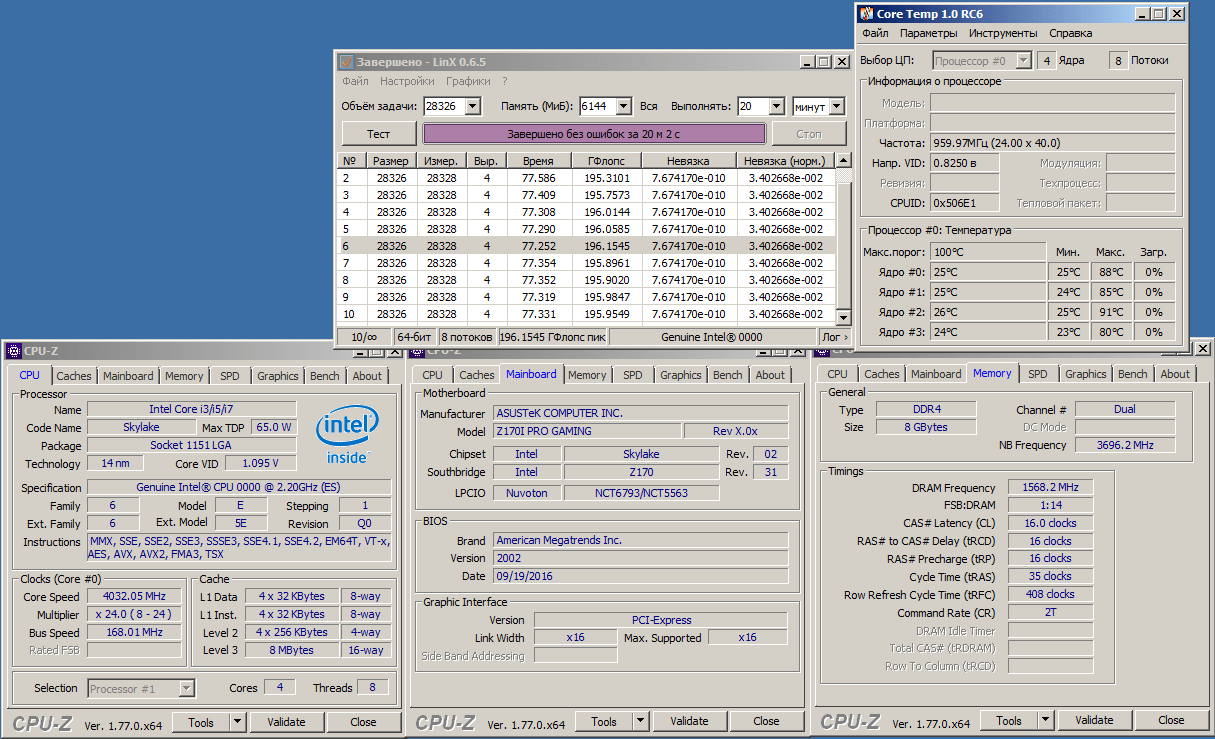

Процессор после разгона,а также температуры под нагрузкой и небольшой бенчмарк


Cinebench R15 Score

Более подробно о вариантах настроек разгона:

разгон до 4ггц без сохранения энергосбережения: 167.7 шина, множитель 24 (множ множ. кеша 23), EIST/TurboBOOST/C-states - Отключены. Питание фиксированное 1.29 v, LLC - type 1

разгон до 3.8ггц -макс. частота при сохранении стабильности и сохранением энергосбережения: 158.3 шина, множитель 24(множ множ. кеша 23), EIST/TurboBOOST/C-states - Включены,C1E - выкл. Питание фиксированное 1.270 v, LLC - type 1

В обоих случаях нужно следить за чатотой памяти которая хоть и выставлена в АВТО у большинства, но растет с повышением шины.Рекомендую ВРУЧНУЮ принудительно выставить стандартные настройки для вашей памяти, которые можно посмотреть в SPD или на наклейке.

Что ж, уже намного лучше! И это еще не предел, ведь в интернете полно примеров с разгоном оного до 4.2-4.8 Ггц. Производительность, можно не сомневаться, возросла. Стабильно проработал несколько дней в режиме 24/7 - никаких проблем ни в работе, в играх никаких глюков и BSOD"ов. Думаю это неплохая заявка на стабильность.

UPD: Процессор, как и утверждалось, способен сохранить технологии энергосбережения при BCLK менее 150MHZ , что я и проверил по просьбам трудящихся. Установив частоту шины 145MHZ при множителе х24 - мы имеем частоту 3.5 Ghz и довольно прохладный процессор (ведь требуемый вольтаж тоже уменьшился до вполне стандартных 1.184), пожертвовав всего около 13% производительности(цифра-то какая)!

Тесты 3500mhz(24x145Mhz) и Cinebench




Теперь же о минусах разгона:

Всё не так страшно

1. (24x167.7=4Ghz), мы теряем все технологии энергосбережения Intel, включая сброс частоты и вольтажа в простое. Кореец , которые модифицировал биосы м/п для поддержки данных процессоров, утверждает , что данная особенность сохраняется для разгона выше ~3.5Ггц(точнее до частоты BCLK выше 150 mhz), и если не гнать выше - технологии остаются работоспособными и радуют владельцев. Я планирую проверить это утверждение, и скоро дополню обзор результатами и подтверждением/опровержением сего утверждения. Что же, кореец был прав, и процессор способен сохранить технологии энергосбережения при BCLK 145MHZ!

Хочу подчеркнуть, что без нагрузки на процессор - он вполне быстро охлаждается и возвращается к температурам простоя и без этих технологий, они направлены лишь на уменьшение расхода энергии, что у нас в России не настолько актуально, нежели чем в Европе.

2. При разгоне до уровня i7-6700 (24x167.7=4Ghz), мы имеем повышенную потребность в теплоотведении от процессора, по моим прикидкам TDP подрос в нагрузке со 65w до 100-125w. Что легко решается башней начального уровня рублей за 700-1000 с авито. Ну, всё таки топовый процессор как никак, и всё же это поменьше чем некоторые 8 ядерные печки от АМД.
Что опять же не актуально при частоте ниже шины 150Mhz - при таком режиме, вольтаж возвращается в стандартные рамки, работают EIST и C-States, сбрасывая частоту и напряжения как им и подобает по предназначению.

В итоге: Мы получили процессор, аналогичный по мощности топовому камню от Intel, с поддержкой всего и вся заплатив в 2.5 раза меньше!
Конечно, данный вариант я всем советовать не могу, ведь никакой гарантии по сравнению с магазином нет. Но тем, кто не боится рискнуть и кто немного разбирается в «железе» - я вполне рекомендую именно этот вариант для апгрейда. Но не ошибитесь, берите именно QHQG степпинга l501.

Это мой первый обзор, приму адекватную критику и просьбы об интересующих вас моментах по сабжу.
Если всё всем понравится - напишу аналогичный обзор об процессоре Intel X3440, который вдохнет жизнь в сокет 1156(раскрывает видеокарты вплоть до gtx1060), и может стать неплохой основой для бюджетной игровой платформы ПК.
Спасибо за внимание.

UPD2: По просьбам читателей выкладываю ссылку на готовые настройки биоса для ASROCK Z170 pro4. Вот ссылка на гугл диск: drive.google.com/file/d/0Bw2ZBpGcW0a1Q05Ha1ZPUzZxTms/view?usp=sharing
Спешу напомнить, что ваша оперативная память может не потянуть выставленные настройки (2666mhz 15-15-15-35), поэтому при входе в биос настройте под свою память частоту и тайминги.

Планирую купить +133 Добавить в избранное Обзор понравился +194 +370

Всем доброго времени суток.
Кратко: на зарубежных торговых площадках в солидном количестве появились так называемые инженерные образцы (ES samples) процессоров INTEL. Данные процессоры по сути являются теми же i7-6700.Под катом расскажу о покупке ES процессора со степингом QHQG L501639 (он же I7 - 6400T), о плюсах (которых больше) и минусах, и о некоторых подводных камнях такой покупки.

Вашему вниманию небольшая заметка о таком относительно новом веянии на зарубежных площадках, как инженерные процессоры современного поколения Skylake. Да, разумеется, можно было и раньше достать инженерный образец процессора за рубежом, но то что случилось этим летом-осенью - нечто новое, по массовости утечки. Ютуб уже пестрит видеороликами об этих процессорах, чаще всего об игровой их мощи, но мало кто говорит/снимает о тонкостях самой покупки и выбора процессора среди кучи наименований.

Как вы поняли из ката, эти процессоры являются Инженерными версиями полнофункциональных процессоров INTEL, которые, судя по всему, использовались в целях тестирования производителям материнских плат и сейчас понемногу воруются и сливаются ушлыми китайцами.

Сразу напомню: Инженерные версии процессоров являются собственностью компании Intel, и после тестирования должны быть отправлены компании на утилизацию. Распространение и использование процессоров является нарушением прав компании и карается законодательством.
(З.Ы. на самом деле, Intel не всегда уничтожает их, а после надлежащего тестирования самые крайние версии по дате изготовления продаёт сборщикам готовых компьютеров, типа LENOVO, HP и DELL)

Характеристики, в некотором смысле - лотерея, потенциал разгона по частоте может и отличается от камня к камню, но смирившись с такими особенностями, можно получить процессор последнего поколения вдвое-втрое дешевле, чем в российских магазинах! Всё при нем: 4 ядра/8 потоков (благодаря Hyper-threading), 8 мегабайт L3 кеша, поддержка всех самых современных инструкций и пр. Единственная разница изначально (для рассмотренного процессора) - в уменьшенном множителе и соответственно меньшей тактовой частоте.

Уточню, что 6400T эти процессоры были названы китайцами и на самом деле никаких ограничений, свойственных T-версиям процессоров Intel(вроде еще более ограниченного Tjmax), в них нет.

Также вкратце укажу различия в известных мне(из Интернета) ES моделях этих процессоров от их степпинга:

QH8F - наиболее ранний степпинг, не работает с внешней картой, только встройка, в принципе можно использовать как вариант для офисных сборок и HTPC, из-за небольшого тепловыделения и довольно мощного графич. процессора.

QHQJ - еще один кандидат в HTPC, частота 1.6 Ггц и TDP 35w, вкупе с последним поколением встроенной графики от Intel, HD530 - выглядит очень заманчиво. Еще бы цену еще пониже. 🙂

QHQG, рассмотренный в обзоре, также известный как i7-6400T - наиболее вероятный кандидат в «народные» камни. Работает с внешней видеокартой, множитель 8-24, турбобуст 26, разгоняется по шине от 3.5 до 4.5 ГГц. Полная поддержка всех инструкций. Желателен степпинг не менее l448.

QHQF - последняя ревизия, перед отправкой » на золото». Множитель 8-40, т. е., по сути, это полноценный i7-6700. Никаких проблем не замечено

Также кратко о пресловутой расшифровке имени степпинга:

Окей, закончим с затянувшейся преамбулой, и перейдем к сабжу обзора.
Лот был заказан 07.11.16, выслан на следующий день. Продавец выслал почтой SPSR, как я и просил, пакет шел 10 дней, и ближе к обеду 18.11.16 был отдан мне курьером.

Любителям треков и прочего



Товар был запакован в картонную коробку, сам процессор был уложен в пластиковый блистер и обернут пупыркой, продавец положил саше с дешёвой термопастой «на 1 раз». Считаю, продавец всё вполне неплохо упаковал.

Фотографии упаковки





Вот он, красавец(уже установлен в сокет):

Продавец прислал мне версию процессора новее, чем указана у него на фото. Поразмыслив и погуглив, я понял, что сложившаяся ситуация мне более на руку, ибо чем новее версия - тем меньше шанс на проблемы с работоспособностью.

Под процессор была куплена плата ASROCK Z170 PRO4, как наиболее удачный вариант по соотношению цена/качество.

Ну что же, мажем термопасту (не ту, что в комплекте конечно! 🙂 и желательно что-нибудь получше КПТ-8), ставим кулер, зажимаем пальцы и запускаем ПК.
Все определилось с первого раза, и компьютер сможет показать нам всё о процессоре.

Процессор в простое и под нагрузкой:



Всё выглядит не так радужно, как хотелось бы(хотя, даже в стоке он помощнее i3-6100, который продается в магазинах РФ за аналогичную сумму). Но вся мякотка —в разгоне !

Дополнительная информация о ситуации с разгоном процессоров

Те кто следит за событиями на «железном фронте», в курсе, что начиная с процесоров поколения Sandy Bridge - компания Intel аппаратно зарезала разгон по шине, что было хлебом оверклокеров по всему миру, оставив лишь возможность разгона множителем в дорогих «K» - версиях своих продуктов. Более того, с выходом третьего поколения Core ситуация ухудшилась. Вместо припоя, используемого в Sandy Bridge, Intel стала добавлять под крышку процессоров Ivy Bridge г**** термопасту весьма посредственного качества, и остальные поколения процессоров переняли это нехорошее новшество.
Сейчас же, с приходом поколения Skylake, инженеры Intel выделили шину PCI Express и чипсет в отдельный домен, частота которого остается фиксированной, независимо от изменений BCLK, что и было главной проблемой оверклокинга по шине. Но всё равно, инженеры добавили так называемый BCLK Governor - механизм ограничивающий изменение BCLK. Как оказалось - он реализован на программном уровне, что теоретически давало лазейки по его обходу.
Что, наконец-то случилось! Первой компанией, реализовавшей лазейку официально стала вышеупомянутая ASROCK, выкатив функцию SKY OC - и открывающая возможность разогнать любой процессор поколения SKYLAKE, но с одним ограничением - она работает (так было вначале) только на чипсетах Z170. Далее эту фишку подхватили ASUS,MSI и некоторые другие.
Intel, разумеется это дело не понравилось, и она с угрозами потребовала удалить эти функции из биосов, а также пообещала в новом поколении KabyLake плотнее заняться ограничением разгона BCLK. Но поздно - биосы утекли в сеть Интернет и спокойно качаются оттуда. Более того, умельцы из Кореи смогли исправить некоторые недочёты при разгоне по шине (такие как отвал у некоторых м/п инструкций AVX и температурных датчиков).
Мод. бивисы биосы и инструкции по разгону берутся, например, здесь: overclocking.guide/category/intel-oc-guides/skylake-non-k-oc/
В общем, для полного паритета с I7-6700 нам необходимо помочь процессору разгоном по BCLK. Для этого нужен модифицированный биос(на платах ASUS новые биосы поддерживают всё из коробки, и их можно скачать на сайте), соответствующей вашей м/п и немного времени.Также обязательно после перепрошивки не забудьте сбросить биос перемычкой, это настоятельно рекомендуется.
В Интернете и на Ютюбе есть множество видео с инструкциями про разгону.
Если в комментариях попросят - выложу свои настройки Биоса, мной проверенные и вполне удачные.

В итоге получаем:минусах разгона:
Всё не так страшно
1. Мы теряем все технологии энергосбережения Intel, включая сброс частоты и вольтажа в простое. Данная особенность сохраняется для разгона выше ~3.5Ггц, если не гнать выше - технологии остаются работоспособными и радуют владельцев. Хочу подчеркнуть, что без нагрузки на процессор - он вполне быстро охлаждается и возвращается к температурам простоя и без этих технологий, они направлены лишь на уменьшение расхода энергии, что у нас в России не настолько актуально, нежели чем в Европе.
2. Повышенная потребность в теплоотведении от процессора, по моим прикидкам TDP подрос в нагрузке со 65w до 100-125w. Что легко решается башней начального уровня рублей за 700-1000 с авито. Ну, всё таки топовый процессор как никак, и всё же это поменьше чем некоторые 8 ядерные печки от АМД.

В итоге: Мы получили процессор, аналогичный по мощности топовому камню от Intel, с поддержкой всего и вся заплатив в 2.5 раза меньше!
Конечно, данный вариант я всем советовать не могу, ведь никакой гарантии по сравнению с магазином нет. Но тем, кто не боится рискнуть и кто немного разбирается в «железе» - я вполне рекомендую именно этот вариант для апгрейда. Но не ошибитесь, берите именно QHQG степпинга l501.

Это мой первый обзор, приму адекватную критику и просьбы об интересующих вас моментах по сабжу. Если всё всем понравится - напишу аналогичный обзор об процессоре Intel X3440, который вдохнет жизнь в сокет 1156(раскрывает видеокарты вплоть до gtx1060), и может стать неплохой основой для бюджетной игровой платформы ПК.
Спасибо за внимание.

Описание тестовых систем и методики тестирования

Приобретение инженерного процессора с условным названием Core i7-6400T при его разгоне полностью окупается - в этом нет никаких сомнений. Однако усомниться можно в другом - в том, что инженерник в конечном итоге выгоднее, чем разогнанный младший серийный четырёхъядерник Core i5-6400. Стоимость Core i5 немного выше, чем у китайского Core i7-6400T, и составляет $182. Зато серийный процессор разгоняется куда сильнее - как минимум до 4,6 ГГц, правда, у серийных процессоров в разгоне отключаются AVX/AVX2-инструкции. У Core i7-6400T же векторные инструкции работают и в разогнанном состоянии, к тому же он располагает технологией Hyper-Threading. Поэтому без тестирования понять, какой вариант интереснее для экономного оверклокера, не так-то и просто.

Чтобы ответить на все возникающие вопросы относительно производительности, мы провели специальное тестирование, в котором приняли участие серийный Core i5-6400 и инженерный Core i7-6400T в номинальном режиме и разгоне, а в качестве ориентира мы использовали полноценный процессор Core i7-6700K. В разогнанном состоянии Core i7-6400T работал на частоте 3,9 ГГц при напряжении 1,425 В - именно такой оверклокерский режим описан в этой статье, а Core i5-6400 разгонялся до 4,6 ГГц - про то, как достигается такая частота можно прочитать в прошлых материалах .

Полный список задействованных в тестовых системах комплектующих выглядит следующим образом:

  • Процессоры:
    • Intel Core i7-6700K (Skylake, 4 ядра + HT, 4,0-4,2 ГГц, 8 Мбайт L3);
    • Intel Core i7-6400T (Skylake 4 ядра + HT, 2,2-2,6 ГГц, 8 Мбайт L3);
    • Intel Core i5-6400 (Skylake, 4 ядра, 2,7-3,3 ГГц, 6 Мбайт L3).
  • Процессорный кулер: Noctua NH-U14S.
  • Материнская плата: ASUS Maximus VIII Ranger (LGA1151, Intel Z170).
  • Память: 2 × 8 Гбайт DDR4-2667 SDRAM, 15-15-15-35 (Corsair Vengeance LPX CMK16GX4M2A2666C16R).
  • Видеокарта: NVIDIA GeForce GTX 1080 (8 Гбайт/256-бит GDDR5X, 1607-1733/10000 МГц).
  • Дисковая подсистема: Kingston HyperX Savage 480 GB (SHSS37A/480G).
  • Блок питания: Corsair RM850i (80 Plus Gold, 850 Вт).

Тестирование выполнялось в операционной системе Microsoft Windows 10 Enterprise Build 10586 с использованием следующего комплекта драйверов:

  • Intel Chipset Driver 10.1.2.19;
  • Intel Management Engine Interface Driver 11.0.0.1172;
  • NVIDIA GeForce 375.95 Driver.

Описание использовавшихся для измерения вычислительной производительности инструментов:

Комплексные бенчмарки :

  • BAPCo SYSmark 2014 ver 1.5 - тестирование в сценариях Office Productivity (офисная работа: подготовка текстов, обработка электронных таблиц, работа с электронной почтой и посещение интернет-сайтов), Media Creation (работа над мультимедийным контентом — создание рекламного ролика с использованием предварительно отснятых цифровых изображений и видео) и Data/Financial Analysis (статистический анализ и прогнозирование инвестиций на основе некой финансовой модели).

Приложения :

  • Adobe Photoshop CC 2015 — тестирование производительности при обработке графических изображений. Измеряется среднее время выполнения тестового скрипта, представляющего собой творчески переработанный Retouch Artists Photoshop Speed Test, который включает типичную обработку четырёх 24-мегапиксельных изображений, сделанных цифровой камерой.
  • Adobe Premiere Pro CC 2015 — тестирование производительности при нелинейном видеомонтаже. Измеряется время рендеринга в формат H.264 Blu-Ray проекта, содержащего HDV 1080p25 видеоряд с наложением различных эффектов.
  • Blender 2.78a - тестирование скорости финального рендеринга в одном из популярных свободных пакетов для создания трёхмерной графики. Измеряется продолжительность построения финальной модели из Blender Cycles Benchmark rev4.
  • WinRAR 5.31 — тестирование скорости архивации. Измеряется время, затрачиваемое архиватором на сжатие директории с различными файлами общим объёмом 1,7 Гбайт. Используется максимальная степень компрессии.
  • x264 r2721 — тестирование скорости транскодирования видео в формат H.264/AVC. Для оценки производительности используется исходный [email protected] AVC-видеофайл, имеющий битрейт около 30 Мбит/с.
  • x265 2.1+49 8bpp — тестирование скорости транскодирования видео в перспективный формат H.265/HEVC. Для оценки производительности используется тот же видеофайл, что и в тесте скорости транскодирования кодером x264.
  • y-cruncher 0.7.1 Build 9466 - измерение скорости вычисления 1 миллиарда знаков после запятой числа π, выполняемое по алгоритмам Чудновского и Рамануджана.

Игры :

  • Ashes of Singularity. Разрешение 1920 × 1080, DirectX 11, Quality Profile = High, MSAA=2x.
  • Civilization VI. Разрешение 1920 × 1080, DirectX 11, MSAA = 4x, Performance Impact = Ultra, Memory Impact = Ultra.
  • Deus Ex: Mankind Divided. Разрешение 1920 × 1080, DirectX 11, MSAA = Off, Preset = Very High.
  • Grand Theft Auto V. Разрешение 1920 × 1080, DirectX Version = DirectX 11, FXAA = Off, MSAA = x4, NVIDIA TXAA = Off, Population Density = Maximum, Population Variety = Maximum, Distance Scaling = Maximum, Texture Quality = Very High, Shader Quality = Very High, Shadow Quality = Very High, Reflection Quality = Ultra, Reflection MSAA = x4, Water Quality = Very High, Particles Quality = Very High, Grass Quality = Ultra, Soft Shadow = Softest, Post FX = Ultra, In-Game Depth Of Field Effects = On, Anisotropic Filtering = x16, Ambient Occlusion = High, Tessellation = Very High, Long Shadows = On, High Resolution Shadows = On, High Detail Streaming While Flying = On, Extended Distance Scaling = Maximum, Extended Shadows Distance = Maximum.
  • Hitman™. Разрешение 1920 × 1080, DirectX 12, Super Sampling = 1.0, Level of Detail = Ultra, Anti-Aliasing = FXAA, Texture Quality = High, Texture Filter = Anisotropic 16x, SSAO = On, Shadow Maps = Ultra, Shadow Resolution = High.
  • Rise of the Tomb Raider. Разрешение 1920 × 1080, DirectX 11, Anti-aliasing = SSAA 4x, Preset = Very High.
  • The Witcher 3: Wild Hunt. Разрешение 1920 × 1080, Graphics Preset = High, Postprocessing Preset = High.
  • Total War: WARHAMMER. Разрешение 1920 × 1080, DirectX 11, Quality = Ultra.

Честно говоря, в то, что происходит сейчас с разгоном в рамках платформы LGA1151, верится с большим трудом. Ведь в процессорах поколения Skylake совершенно неожиданно возродился дух старого олдскульного оверклокинга, представляющего собой не просто развлечение или спорт, а вполне реальный путь к экономии бюджета. И сегодня, после знакомства с очередным вариантом разгона, который можно провернуть в рамках экосистемы LGA1151, мы с уверенностью говорим, что изначальный принцип «плати меньше - получай больше», которым руководствовались энтузиасты пять-десять лет назад, становится вновь актуальным и для современных платформ.

Мы уже рассказывали о том, как можно разгонять неоверклокерские процессоры поколения Skylake с заблокированным множителем, но сегодняшняя история куда увлекательнее. Оказывается, в природе существует большой класс инженерных образцов четырёхъядерных Skylake, которые имеют цену Core i3, но при этом в разгоне способны дотянуться по производительности до вдвое-втрое более дорогих чипов класса Core i7. И более того, такие процессоры - не полумифический артефакт, а товар, широко представленный на китайских торговых онлайн-площадках!

Всё это значит, что инженерники с условным названием Core i7-6400T могут стать ещё более выгодным и распространённым оверклокерским инструментом по сравнению с уже неплохо зарекомендовавшим себя на этом поприще Core i5-6400. Да, разгоняются предварительные образцы Slylake лишь до величин порядка 4,0 ГГц, но наличие в них технологии Hyper-Threading и сохранение полной работоспособности AVX/AVX2-инструкций позволяет получать более высокую производительность в ресурсоёмких приложениях. Таким образом, претендентом на звание народного оверклокерского CPU номер один теперь следует считать именно китайские Core i7-6400T, а не что-либо иное. Особенно если принять во внимание относительную простоту их разгона прямо «из коробки», при котором не требуется выполнять какие-либо сложные подготовительные операции.

Конечно, разгон - это какая-никакая лотерея, да и заказ чего-либо из Китая тоже не всегда проходит гладко, то есть стопроцентный успех в случае ставки на инженерные варианты Skylake мы гарантировать не можем. Но иных близких к Core i7-6400T по соотношению цены и потенциально достижимой производительности вариантов попросту не существует. Поэтому, если вся эта оверклокерская тема трогает в вашей душе какие-то струны, самое время поторопиться: очевидно, что запас пригодных для разгона предсерийных Skylake в закромах у китайцев рано или поздно иссякнет.

В сети можно встретить в продаже инженерник (Intel Confidential): четырехъядерный процессор шестого поколения Core i7-6400T для платформы LGA 1151, построенный на архитектуре Intel Skylake. Он гонится по шине (BCLK), без потери интегрированной графики (читаем Intel Quick Sync Video) и наборов инструкций AVX/AVX2, а также не отключаются термодатчики.
При разгоне по частоте есть две тонкости: технология Enhanced Intel SpeedStep должна быть принудительно отключена, а параметр Boot Performance Mode требуется перевести в значение Turbo Performance.
Троттлинг у инженерных Skylake активируется при 100 градусах, как и у обычных процессоров Core i7.
Процессор оснащен более эффективным термоинтерфейсом: полимерным пастообразным термоинтерфейсом NGPTIM. Поэтому лучшего разгона Core i7-6400T можно добиться с помощью скальпирования.
Характеристики процессора :
Поддерживаемые разъемы: FCLGA1151.
4х ядра и 8х логических потоков (НТ).
Тактовая частота процессора: 2.2ГГц.
Максимальная тактовая частота с технологией Turbo Boost 2.0: 2.6ГГц (2.4ГГц для всех ядер).
Технология Intel Smart Cache - 8 Мбайт (кэш память третьего уровня).
Соотношение ядер и шин: 26.
DMI (Direct Media Interface) 3 шина работает на частоте 8 GT/s (против ранее 5 GT/s).
Набор команд: 64-bit.
Расширения набора команд: SSE 4.1/4.2, AVX (Advanced Vector Extensions) 2.0, FMA3 и TSX.
Поддержка технологий: Turbo Boost, vPro, Virtualization (VT-x), Intel Virtualization Technology for Directed I/O (VT-d), Intel Trusted Execution, Intel Anti-Theft, Fast Memory Access, Flex Memory Access.
Новые команды AES, архитектура Intel 64, Intel VT-x с таблицами Extended Page Tables (EPT).
Усовершенствованная технология Intel SpeedStep.
Состояния простоя, технологии термоконтроля.
Функция Execute Disable Bit.
Литография: 14нм.
Максимальная расчетная мощность (TDP) = 65Вт.
Максимальный объем памяти (зависит от типа памяти): 64Гбайта.
Типы памяти: DDR3L-1333, DDR3L-1600, DDR4-1866, DDR4-2133.
Встроенный двухканальный контроллер памяти.
Максимальная пропускная способность памяти: 34,1 Гб/с.
Встроенная в процессор графическая система: Intel HD Graphics 530 Gen 9 (GT2). 24 исполнительных блоков (против 20 у i5 с ядром HD Graphics 4600). Производительность: 844 GFLOPS. Peak Pixel Fill Rate: 5.4 GPixels/s. Peak Texel Rate: 10.8 GTexels/s. Peak Polygon Rate: 675 MPolys/s. Базовая частота графической системы: 350МГц. Максимальная динамическая частота графической системы: 1.15ГГц. Максимальная динамическая частота графической системы - максимальная частота рендеринга (МГц), поддерживаемая системой HD-графика Intel с функцией Dynamic Frequency. Поддержка DirectX 12, OpenCL 2.0 и OpenGL 4.4.
Поддержка технологий: Intel Quick Sync Video , InTru 3D, Intel Insider, Intel Wireless Display, Intel Clear Video HD.
Intel Quick Sync Video - поддержка кодирования видео в следующие форматы: AVC/H.264 (Blu-ray), MPEG2 (DVD), MVC HW (Stereo 3D), JPEG/MJPEG. Транскодирование видео в формате 4K HEVC/H.265.
Максимальный объем поддерживаемой памяти GPU = 1.7 Гбайт.
Интерфейс Intel Flexible Display (Intel FDI).
Количество поддерживаемых дисплеев: 3.
Редакция PCI Express: 3.0, быстродействие: 8 млрд передач в секунду.
Конфигурации PCI Express: 1x16, 2x8, 1x8 & 2x4.
Спецификации системы охлаждения: PCG 2015C (65W).
Температура корпуса: 72.7C.
Размер корпуса: 37.5 х 37.5 мм.
В продаже есть процессоры с маркировками (S-Spec): QHQG, QHQF, QHQJ и QH8G.
L452, L448, C445, L501, информация о том, на какой недели, какого года выпущен процессор.
Новость с сайта: www.intel.com.

Но никто не ожидал, что на современном сокете 1151 когда-нибудь появится процессор, сопоставимый по цене с i3, а по производительности — с актуальными i7.

Но в 2016 году это произошло, и имя этому событию — Core I7 6400T. Официально данного процессора не существует, вы не найдете упоминаний о нем на сайте интел. Скорее всего, имя ему дали китайцы, первыми начавшие торговлю на aliexpress и taobao. По сути, данный камень — инженерный образец Core i7 6700, отличающийся более низкими множителем. Вероятно, тестовые ревизии массово рассылались на тестирование во время работы интел над финальной версией Core i7 6700, а теперь I7 6400t может купить и использовать каждый.

Характеристики

Существует довольно много версий инженерников SKYLAKE, сильно отличающихся друг от друга, но не все из них нас интересуют.

Intel Core i7 6400t поддерживает как ddr4, так и ddr3l, но большинство тестов проводятся на системах с ддр4.

Ранние модели имеют степпинг A0. Стоят недорого, но весьма непредсказуемы.

Известно, что у QH8F бывают проблемы встроенным видеоядром, но некоторые камни при этом успешно работают с внешней видеокартой.

Можно попробовать QH8G. Есть довольно много положительных отзывов о работе данной ревизии.

Поздние модели:

Название Частота Степпинг TDP Ядра\потоки Серийный аналог
QHVZ 2.2 ГГц Q0 35W 4\8 I5 6400T
QHQJ 1.6 ГГц Q0 35W 4\8 I7 6700T
QHQG 2.2 ГГц Q0 65W 4\8 I7 6700
QHJE 2.6 ГГц Q0 65W 4\8 I7 6700
QHQF 2.6 ГГц Q0 95W 4\8 I7 6700K

Сейчас наиболее интересны QHQG, QHQJ и QHQF, но последний в продаже уже почти не найти.

Рассмотрим наиболее распространенный QHQG. Они тоже бывают разные, вторая часть маркировки на крышке обозначает дату выпуска и определяется так: перое число — год, два следующих — неделя. QHQG бывают L452, L448, C445 и L501. Рекомендуется брать более поздние экземпляры, считается, что они лучше гонятся.

Покупка и разгон инженерных образцов это, в определенной степени, всегда лотерея. Предсказать результат невозможно

Этот процессор работает с внешней видеокартой, имеет множитель 8-26, в турбобусте 28. Разгонный потенциал очень неплохой, но зависит от конкретного экземпляра.

Материнские платы для Core i7 6400t

Выбор материнки для i7 6400t очень важен, поскольку далеко не все платы будут корректно работать с инженерником.

Для разгона используют любые материнские платы на чипсете Z170 (на Z270 работать не будет), но лучше всего брать Asrock или Asus, так как на них точно работают датчики температуры и AVX инструкции. Для материнок Asrock потребуется прошить bios, иначе останетесь без AVX, скачать его можно , прошивается он как и любой другой биос для данных плат.

Для плат Asus не стоит прошивать биосы версий 22** и 3***. С ними плата может не запуститься с инженерным процессором.

Владельцам материнских плат других производителей придется использовать процессор без информации о его температуре и AVX инструкций. Возможно, позже эта проблема решиться появлением модифицированных bios, но пока платы Асус и Асрок явно предпочтительнее.

Другие чипсеты (H110, H170, B150, Q150, Q170) работать с камнем скорее всего смогут, но только на стоковых частотах. Учитывая стоимость, примерно равную i3 6100, использование инженерника с бюджетными материнками тоже может иметь смысл.

Разгон I7 6400t на примере QHQG

Зависимость температуры от частоты и напряжения

Даже при стоковой частоте камень способен раскрыть видеокарты уровня nvidia 970, но инженерники берут в основном для выжимания всех соков. В разгоне до 3.5 — 4 Ггц уже будут раскрыты даже самые современные карты, уровня 1070 и даже 1080. Кстати, 4 Ггц это не предел, наиболее удачные экземпляры разгоняются вплоть до 4.5 Ггц.

Настройки биоса для разгона до 3.8 ГГц на платах Asrock выглядят так:

Настройки bios для плат Asus:

В целом, алгоритм разгона для всех материнских плат такой:

При разгоне на материнках MSI функцию Beta Runner нужно отключать.

        1. Выставляется максимально решённое для себя напряжение на процессоре, например 1.36v, 1.376v или выше (шаг — 0.016v).
        2. Выбирается множитель ядер — обычно 22 или 24, исходя из него устанавливается частота BCLK, например 24×167=4008 МГц при 1.376v.
        3. Отключаются все энергосберегайки, чтобы исключить влияние на стабильность (отключают не всегда, особенно на дорогих платах).
        4. Итоговая частота памяти либо чуть понижается от номинала на её этикетке, либо добавляется напряжение, например 1.25-1.3v для DDR-4, чтобы исключить её влияние на разгон.
        5. Выставляются дополнительные напряжения: CPU VCCIO Voltage — 1.1-1.2v, System Agent Voltage — 1.1-1.25v, Internal PLL Voltage — 0.9-1v, PCH — 1.05-1.10v, VCC Voltage — 1.1-1.2v — чтобы материнская плата чрезмерно не завысила их при высокой частоте BCLK. Особенно часто на автомате ошибочно завышает CPU VCCIO Voltage и напряжение на процессоре вплоть до очень опасных 1.7v. Поэтому лучше поставить вручную, так спокойней.
        6. FCLK устанавливается в Auto, либо — 400 МГц, если частоты процессора получаются выше 3.9 ГГц. Платы Асус корректно подбирают FCLK на автомате вплоть до 4200 МГц у процессора (выше не проверял). По желанию выбираются профили LLC для стабилизации напряжения, многие ставят на Авто, если цели выжать максимальную выгоду не стоит. На Асус — это Level 5. На MSI может быть другой или вовсе отсутствовать.
        7. Если Виндовс с установленными настройками загрузился и прошёл тесты, например, Синебенч, х265 HD бенчмарк, (с малой задачей на напругах от 1.36v и с большой при более низком), какой-нибудь 3D Mark, а потом после перезагрузки смог повторно пройти какие-нибудь выбранные тесты, значит всё стабильно. Можно приступить к проверкам в любимых играх или продолжить разгон с целью уменьшить напряжения или чтобы повысить частоту. В идеале — сохранить настройки в профиль Биоса.
        8. Если не проходит тесты, ошибается, зависает или не грузит даже Виндовс, значит необходимо либо добавить напряжение 0.016v, либо снизить частоту BCLK на 1-2 МГц и попробовать снова. Выше 1.392v даже на суперкулере повышать не рекомендуется. И так, пока не начнёт проходить тесты. Когда будет найдена частота, где одни тесты выполняются, а другие проходит кое-как, то можно снизить кэш на 1-2 единицы — до 22х или 20х, изменить частоту памяти в любую сторону, чуть изменить основные тайминги, например увеличить их значения, снова поиграться с дополнительными напряжениями в указанных рамках, либо просто снизить частоту BCLK на 2 МГц и стабильность скорее всего будет найдена.
          Это как в шахматах — фигурок всего ничего, а вариантов их расположения по ходу партии — миллионы. Зато после этого инженерника разгон любого другого процессора будет казаться несерьёзной простейшей игрой. За несколько дней разгона Биос будет познан гораздо лучше, чем за несколько недель теории и прочтения статей. Иногда получается долго, потому что проход тестов требует времени. Поэтому сперва сразу запускают самые тяжёлые для ускорения процесса.
          Также желательно мониторить температуру, особенно в LinX и Prime, чтобы не допускать чрезмерного долгого перегрева.

Успешный стресс-тест в разгоне до 4Ггц


Пример разгона на материнской плате Asrock Fatality Z170 Gaming k6

Bios P7.00 (твикнут) :
Данная инструкция не является эталонной. Вы все делаете на свой страх и риск. Возможно под вашу мат.плату, память и процессор нужно будет подбирать всё индивидуально.

1. Заходим в CPU Configuration.

2. Выставляем BCLK (частоту системной шины) на значение, которое вам необходимо (Помним формулу: BCLK x множитель = частота процессора)
Тут же в разделе ставим параметр Spread Spectrum в значение Disable . Что это такое и зачем можете найти в гугле.
Boot performance mode — ставим в Turbo Perfomence . Это энергосберегайка, в разгоне не нужен.
Отключение параметра Intel SpeedStep Technology не даст процессору сбрасывать частоту в простое и вольтаж, что может заметно повлиять на производительность и стабильность. Смело дизейблим.
Intel Turbo Boost при разгоне также не работает, поэтому для перестраховки офаем.

3. DRam Configuration — настройка ОЗУ
Ставим XMP профиль , крутим тут же BCLK на аналогичную величину с процессорной и вручную подбираем частоту, которая ближе всего по скорости номинала с вашей (у меня при выкручивании 193.125 мгц по шине, память упиралась в 4.5 Ггц). Эталон моей памяти 2133, разгонять я ее не хотел, поэтому установил 2124 в Dram frequency .

4. Voltage Configuration
CPU Vcore Voltage ставим в параметр Fixed Mode . И выставляем желаемый вольтаж для процессора. я начинал со значения 1.39 постепенно опустился до 1.33. Этот параметр вручную пишем напротив строки Fixed Voltage . Если вы собрались разгонять и память, то пункт DRam Voltage можете выкрутить от 1.2 до 1.4.

5. В следующем пункте меню Advanced
В общем здесь ставьте значение настроек примерно как у меня. Хотя лучше перестрахуйтесь и погуглите значение каждого.
