Установка автомагнитолы в корпус своими руками. Как смастерить музыкальный центр своими руками Корпус для автомагнитолы своими руками

Давно хотел сделать себе на дачу что-то вроде музыкального центра, но чтобы было недорого, имело небольшие габариты и достаточную громкость воспроизведения. Как говорится –нам песня строить и жить помогает. Решено своими руками сделать из встраиваемого модуля магнитолу с Bluetooth, MP3, SD,USB, FM.


Данный аппарат можно сделать за один свободный вечер. Для этого понадобятся следующие детали -встраиваемый модуль с Алиэкспресс, пара усилителей УНЧ TDA2030, два громкоговорителя, трансформатор 220 \ 15В, выпрямительный мостик, плата понижающая или стабилизатор на 12 вольт, подходящий корпус для динамиков.
Эта панелька типа М011 представляет собой готовый модуль с функцией радиоприемника FM диапазона, воспроизводит mp3 и WMA файлы с флешек, карт памяти или внешних жестких дисков. У нее имеется линейный вход AUX, выход НЧ на усилитель. В режиме блютуз модуль воспроизводит аудио сигнал с телефона. Управление осуществляется кнопками с пульта дистанционного управления или на лицевой панели.
На лицевой панели модуля размещаются: светодиодный дисплей, который указывает номер трека или частоту радиостанции и дополнительные данные о режиме работы; разъем USB для подключения носителя; разъем под карту памяти SD и кнопки управления. На печатной плате панели установлены разъемы аудио входа, выхода, питания 12вольт и контакт для припайки антенны радиоприемника.
Так как данная конструкция представляет собой как бы конструктор из готовых электронных модулей то быстро и недорого собрать может даже начинающий радиолюбитель.
Применять эту магнитолу можно хоть дома, на даче или встроить модули в автомобиль или в старый музыкальный центр. При необходимости можно добавить аккумуляторы с контроллером заряда, тогда получится мобильная версия магнитолы.
Для этого применены следующие материалы
- встраиваемый модуль М011;
- два усилителя УНЧ TDA2030;
- два громкоговорителя мощностью 3-5Вт;
- трансформатор 220 \ 15В;
- выпрямительный мостик или четыре диода на 1А;
- плата понижающая или стабилизатор на 12 вольт;
- любой подходящий корпус для динамиков;
-соединительные провода.


У меня были две пластмассовые колонки с громкоговорителями мощностью 6Вт. Я решил на их базе сделать корпус магнитолы. Лицевые части остались без переделок, а одну заднюю крышку обрезал по размеру. Лицевые части склеил кусками пластика и прикрутил шурупами. Получилась одна целая лицевая крышка. На ней установлены динамики и вырезано окно для установки модуля М011.
Фото Сзади



Телескопическую антенну я не стал устанавливать потому, что оказалось достаточно отрезка монтажного провода длиной 35 см (приклеил скотчем внутри корпуса магнитолы. По качеству приема радиостанций аналогично телескопической антенне.

Все что необходимо далее это распаять по схеме компоненты магнитолы. Встраиваемый модуль М011 комплектуется проводами с разъемами аудио входа, выхода и питания 12 вольт. Удлиняем эти провода монтажным проводом и соответственно подключаем к усилителям УНЧ TDA2030А и к разъему AUX. Подключаем питание от понижающей платы(предварительно по тестеру выставляем переменным резистором 12 вольт). Припаиваем антенный провод.
Я применил усилители TDA2030А – у них более мягкий звук и поменьше искажений по сравнению с усилителями класса D.
Фото ТDA2030A


При первом включении у меня схема магнитолы сразу заработала..Теперь стало возможным слушать радио, прослушивать музыку через Bluetooth или аудиовход AUX с телефона или планшета. Вообще получилась неплохая магнитола со всеми современными функциями.
Как это выглядит в живую можно посмотреть в видео:

Вот такая получилась конструкция выходного дня. Было интересно своими руками сделать полезный и недорогой девайс. Сделать самостоятельно такой радиоприемник с современными наворотами по силам начинающему без больших затрат времени и финансов. Область применения обширная –дома, в машине, на даче и т.п.
Всем спасибо за ваше внимание и потраченное время.
Всем желаю удачи и успехов в жизни и творчестве!

Планирую купить +22 Добавить в избранное Обзор понравился +33 +77

В своем новом жилище я захотел установить стереосистему, не тратясь при этом. При переезде мне повезло, я нашел старую автомагнитолу, которой давно не пользовался, и пару колонок. Еще я знал, что у меня лежит без дела старый блок питания, и из всего этого я решил соорудить самодельную домашнюю акустику из автомобильных динамиков.




Показать еще 10 изображений







Компоненты для сборки своими руками акустической системы из автомобильных динамиков:

  • Автомагнитола
  • Провода для колонок
  • Автомобильные колонки
  • Короба для колонок (у моих колонок оставались родные коробки)
  • Блок питания
  • Корпус для всей системы (в него должны поместиться не только колонки системы, но и БП – учтите все размеры в предварительных чертежах)
  • Клещи для снятия изоляции и обжимные клещи
  • Что-то острое, чтобы резать короб

Шаг 1: Собираем все необходимые материалы




Чтобы начать сборку вашей домашней акустики своими руками из автомобильных динамиков соберите все необходимые компоненты.

Шаг 2: Подключение компонентов



БП не должен быть включен в сеть!

Возьмите большой штекер от БП, от которого отходит множество проводов разного цвета. Вам из них понадобятся только два – зеленый и черный. Все черные провода – земля. У вас есть два варианта:

  1. Соедините два вывода, как на картинке, или
  2. Обрежьте два провода, снимите с них изоляцию, скрутите их вместе.

Я выбрал второй вариант, он кажется мне надежней.

Из пучка проводов от магнитолы возьмите красный и желтый провода, снимите с них изоляцию на 2,5 см и скрутите вместе.

Затем соедините их с желтым проводом от БП. Возьмите из пучка проводов магнитолы черный провод (земля) и соедините его с черным проводом (землей) от блока питания.

Если все соединено правильно, то при включении БП в сеть должна включиться соединенная с ним стереосистема.

Шаг 3: Короб



Для изготовления короба я использовал деревянный ящик. Тщательно все измерьте, прежде чем что-то резать.

Измерьте размер магнитолы и начертите под нее место на стенке короба. Отверстие я вырезал немного меньше, потому что расширить его легко, а вот меньше уже не сделать.

Качество срезов на фотографиях такое ужасное, потому что под рукой у меня были только X-acto и карманный нож. Но ввиду того, что это временная аудиосистема, меня все вполне устраивает.

Вырежьте отверстие под штекер блока питания. В стенке короба рядом с вентилятором блока питания насверлите отверстия для вентиляции. А можно вообще квадрат в стенке вырезать. На фото видно, что я сделал недостаточно отверстий.

Так же нужны отверстия для проводов, размер отверстий зависит от диаметра проводов.

Шаг 4: Сборка


Поместите все компоненты в короб. Если вы все рассчитали и сделали правильно, все должно поместиться.

Шаг 5: Подключаем колонки



Подключить можно столько колонок, сколько позволяет ваша магнитола. Я подключил две. Они находились в заводских коробках, в которых я просто вырезал отверстия под динамики и оставил колонки в коробках. Коробки вполне справились с ролью короба.

Для подключения колонок следуйте инструкции от магнитолы. При желании можно подключить передние и задние колонки и сделать «звук вокруг». Если на магнитоле есть выход AUX, можно подключить ее к телевизору.

Шаг 6: Плюсы и минусы


Этот проект создавался исключительно из практических соображений. Позже я планирую сделать колонкам нормальные короба, а короб магнитолы заменить на больший по размеру и более аккуратный в исполнении.

Плюсы проекта:

  • Можно подключить много колонок. Я слышал, что некоторые подключали даже сабвуфер и усилитель.
  • Если использовать старые компоненты, можно очень сэкономить.
  • На моей магнитоле можно смотреть видео, у нее есть радиоприемник и слот под SD-карту.
  • Еще у моей магнитолы есть RCA разъем, так что при желании я могу подключить ее к любому устройству с RCA-штекерами и вывести изображение на экран магнитолы.

Минусы проекта:

  • Качество звука зависит от качества материалов, поэтому, пока не соберете корпус и не испытаете, не узнаете какой будет звук.
  • Если компонентов у вас нет в наличии, покупка может влететь в копеечку.
  • При неправильном подключении компоненты могут перегореть.

Введение

Для меня компьютер как кухня для женщины я провожу за ним около 60% своего времени, спросим, чего нахватает? Интернет есть, ТВ тюнер есть, музыка есть. Но вот я, например, люблю слушать радио и у меня много старых записей на кассетах, которые ну никак не послушать на компьютере. И вот выход я нашёл в магазине авто-запчастей, где я увидел магнитолу, и мне показалось, что она идеально подходит под 5,25" отсек корпуса. Но после прочтения инструкции, я понял, что всё не так хорошо. Но всё же я решил не отступать и купил магнитолу.

И так мы имеем магнитолу Ivolga, я пожалел денег на дорогую, выбор естественно пал на кассетную.

И вот она, красавица, лежит у меня на столе, и я представляю, сколько времени, сил и нервов я потрачу и ужасаюсь, но делать нечего, начинается работа. Вот он - аэродром для моих действий:

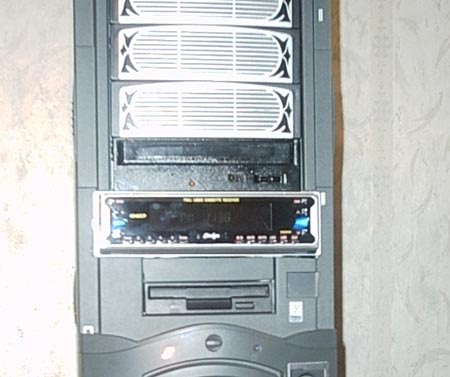

Корпус BIGTOWER. Место для магнитолы я выбрал как можно ниже. Итак, всё готово: дремель, ножовка, линейка и карандаш. Я решил начать с электрической части и начал подключать магнитолу.

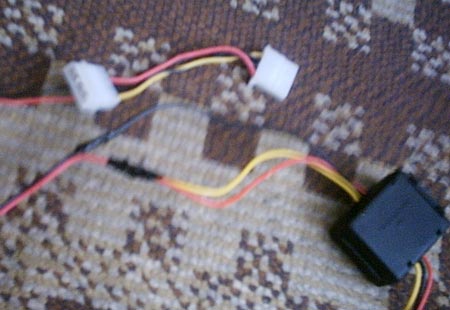

Три провода были подключены к 12вольтам и RCA выходы подключены к колонкам. На магнитоле RCA тот же линейный выход, только вот разъёмы разные и тогда меня выручает старый аудио шнур для CD-ROM`а. Процесс соединения очень прост: там одна масса, это тот что потолще, а тоненькие - левый правый динамики.

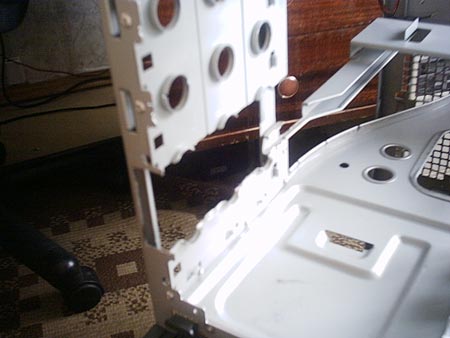

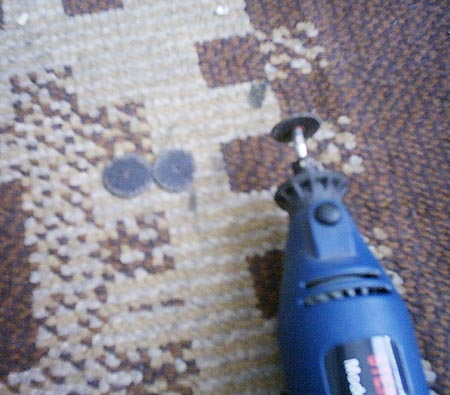

Вот, вроде, бы на этом и всё. Переходим к более пыльной работе - расширению отверстий для магнитолы. Так как разница там слишком велика, прибегаем к помощи дремели и ножовке (почему ножовка? Потому что не везде влезет дремель). Приходится вырезать и в ширину и в высоту, очень устают руки и стачиваются ТРИ армированных круга!

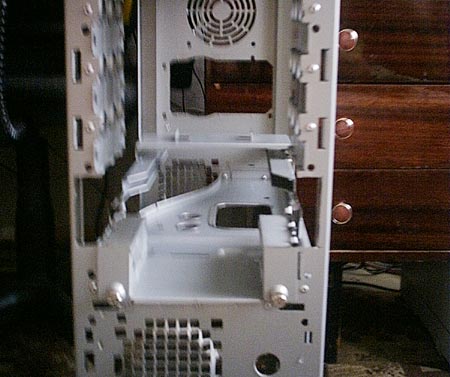

Но результат стоящий. Итак, мы имеем кучу металлолома в виде обрезков и всё готово!

Самая сложна часть закончена! Теперь вставляем магнитолу и крепим её термоклеем. Он очень удобен тем, что не виден и неплохо держит. Ведь после обрезки корпуса прикручивать магнитолу там стало не к чему. Подключаем питание, подключаем линейных выход. И - работает!

Несколько неуансов: В инструкции сказано что магнитола может работать при напряжении от 12,6 до 13,8 но как оказывается и 12,00 ей вполне хватило. Переднею панель лучше выпиливать лобзиком, дремель не режет, а плавит ввиду высоких оборотов. Так как магнитола нуждается в постоянном питании для хранения запомненных станций, я поставил второй блок питания. Антенну лучше покупать максимально высокую. И ставить её подальше от компьютера.

Считаем затраты:

    1- Магнитола 1400р

    2- Кабель CD-ROM`а - 40р

    3- 12 часов свободного времени

    4- 5 бутылок пива

Итого материальные затраты не велики, а моддинг получился славным! Желаю удачи!

Винни
vingod (a) rambler.ru
17 /04.2005


Музыка это то, от чего многие не в состоянии отказаться ни дома, ни на отдыхе, ни даже за рулем автомобиля. А что надо для музыки – знают все! Нет, мы сейчас не об инструментах, оркестре и исполнителях, мы прежде всего об устройствах, которые в состоянии ее воспроизвести. У нас дома это музыкальный центр, на природе портативная магнитола, а в машине магнитола. А что делать если есть автомагнитола, а музыку надо слушать дома? На самом деле автомагнитола вполне способна заменить музыкальный центр, здесь надо лишь подать на нее питание, подключить акустику, но и подумать на счет корпуса. Именно о таком варианте апгрейда автомагнитолы, когда из нее можно сделать музыкальный центр, мы и поговорим в нашей статье.

Что взять за основу музыкального центра из автомагнитолы

Итак, что надо мы примерно знаем:

Блок питания;
- акустику;
- корпус.

…так как же попробовать реализовать это все с минимальными затратами? Если оглянуться вокруг и присмотреться, то можно найти вещи, которые практически по всем параметрам соответствуют нашим требованиям, при этом вложения в них минимальны. Вот например старый системный блок, если извлечь из него все уже «отработанные внутренности» и при условии что у него рабочий блок питания, то это просто идеальный вариант для нашего случая. Именно о том, как сделать музыкальный центр из старого системного компьютерного блока и автомагнитолы мы и продолжим наше повествование.

Процесс изготовления музыкального центра из автомагнитолы и системного блока своими руками

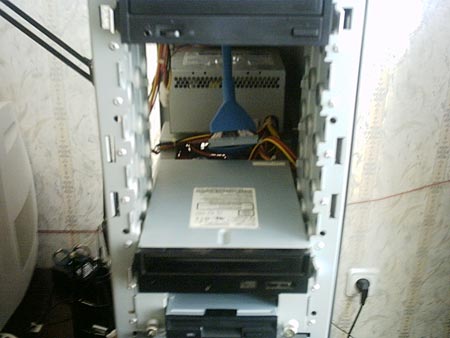

Прежде всего необходимо найти нашего донора. В нашем случае это старый системный блок, но с рабочим БП. Для установки магнитолы в корпус необходимо будет поработать над ним. Первым делом необходимо удалить перегородку под установку материнской платы.

Далее надо будет на фронтальной стороне вырезать окошко под установку магнитолы. Расположить это окошко лучше всего чуть ниже, для устойчивости и в месте, где есть сплошная жестяная пластина, для лучшей жесткости при установке.

В любом случае, после установки магнитолы ее придется дополнительно крепить к корпусу с помощью импровизированных уголков и ленточек, которые можно нарезать из извлеченной перегородки.

Также потребуется крепеж, ну это само собой.

Теперь, после того как механическая установка магнитолы закончена, приступаем к монтажу акустики. Конечно, настоящей акустикой это не назовешь, всего лишь 4 динамика, да тонкие жестяные стенки от боков системного блока, в которых прорезаны установочные отверстия под динамики.

Прорезать отверстия можно с помощью электролобзика.

Для того, чтобы стенки были чуть пожестче, а звук соответственно получше, можно приклеить к стенкам дополнительный шумоизоляционный материал, вроде того, который применяется для шумоизоляции на машинах.
Теперь после того как механическая часть установки автомагнитолы окончена, и музыкальный центр обрел уже почти свои конечные внешние черты, можно приступить и к электрическому присоединению магнитолы.

Электрические подключения музыкального центра из магнитолы к блоку питания системного блока компьютера

Первоначально необходимо обеспечить питание нашей магнитоле – 12 вольт. Такое напряжение может выдать наш блок питание, ведь не зря мы его взяли… Но просто так он не будет включаться, необходимо замкнуть на нем зеленый и черный провод, только после этого он начнет работать.

Лучше всего включения блока питания, а значит и включения магнитолы сделать через выключатель, который можно смонтировать в удобном для вас месте. В нашем случае наверху системного блока.

Теперь подключаем магнитолу. Магнитолы обычно имеют стандартные провода с цветовой маркировкой для ее подключения (разъем ISO).

Распиновка и обозначения проводов для подключения магнитолы приведены на рисунке ниже. Теперь будет еще одна проблема. Так как память у автомагнитолы энергозависима, то придется еще обеспечить дополнительное питание на желтый провод, либо каждый раз вновь настраивать магнитолу при ее включении. В нашем случае альтернативным источником питания выступил аккумулятор, не обязательно покупать для этого какой-то новый аккумулятор, ведь потребление питания в режиме ожидания у магнитолы минимально, а значит даже старого и подсевшего аккумулятора хватит надолго.
Все, теперь нам осталось собрать обратно системный блок, установив в него аккумулятор и закрыв боковые стенки с установленными в них динамиками, подключив антенну к гнезду магнитолы.

По результатам работы у нас получился музыкальный центр, собранный своими руками. Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.
