Восстановление и реанимация свинцово-кислотного аккумулятора. Аккумуляторы AGM VRLA Как заряжать valve regulated lead acid описание

Здравствуйте. А теперь зарядное устройство для кислотных аккумуляторов. Предназначено оно для зарядки батарей для байков, мотоциклов и прочих свинцовых аккумуляторов небольшой емкости. А подойдет ли оно для подзарядки автомобильного аккумулятора. Посмотрим.
Чтобы не закипел аккумулятор напряжение автомобильных генераторов ограничено 14,1-14,2 В. а полностью заряженный аккумулятор считается когда на клеммах 14,4-14,5 В. То есть в автомобиле аккумулятор постоянно остается недозаряженным. Поэтому рекомендуется, особенно зимой, периодически дозаряжать аккумулятор зарядным устройством. Вот с этой целью и куплен сабж.

Как видите по размерам зарядник не намного отличается от зарядок для телефонов
Характеристики
Input voltage: 100V - 240V AC 50/60HZ
Output voltage: 14.2-14.8V
Output current: 1300mA
Automatic charging without over charging
Short Circuit Protection
Over Current Protection
Battery Polarity Reversal
Multi Colored LED display for status indication
Red Led on when charging
Green Led on when fully charged
For Indoor and 12V only
Plug type: US Plug
Suit for 12V car and Motorcycle battery

Charging Time:
12V 5-7 Ah battery, charging time is more than 6 hours
12V 9Ah battery, charging time is more than 10 hours
12V 15-25Ah battery, charging time is more than 13-25 hours
Note: for the first use, please connect an battery to active it to get the voltage output,
or else there will be no output

Specifications:
Color:Black
Demension:Approx.7.5 x 5 x 3 cm
Net weight:115 g
Package weight:135 g143
Для начала внутренности.




Выходной электролит 470 мФ 16 В - небольшой запас. Надписи на транзисторах замазаны лаком - секрет фирмы.


Вроде на деталях не сэкономлено. Свободных дырочек нет.


Пользоваться прибором просто. Подключаешь к аккумулятору, светодиод загорается красным и отключаешь когда диод становится зеленым, то есть зарядка завершена. Время зарядки приблизительно равно емкости аккумулятора. 10 Ач - 10 часов, 25 Ач - 25 часов.
Ну а теперь перейду к испытаниям с автомобильным аккумулятором, правда далеко не новым.

Напряжение на контактах зарядки в холостом режиме 15,6 в
Напряжение на клеммах аккумулятора перед зарядкой 12,4 в, при подключении устройства пошел ток 1 А.
Где то через 12 часов.


Но светодиод все еще горит красным. Продолжаем зарядку. Но показания оставались без изменений несколько часов.Тут до меня дошло и я убрал из цепи амперметр- контакты недостаточно хороши и на них терялась энергия.


И действительно напряжение после этого достигло 14,49 вольта и на этом застыло. Еще подождал несколько часов, без изменений. То есть ток зарядки сравнялся с током саморазрядки аккумулятора (на этот момент 220 мА).
Нагрев корпуса прибора все время составлял около 45 градусов, радиатора транзистора и трансформатора 65 градусов.

Только на фотографии увидел, что полюса перепутаны, значит функция Battery Polarity Reversal работает.


Попытался зарядить убитый аккумулятор от лед лампы. напряжение на контактах 0,76 вольт, совершенно забыв, что здесь только 2 банки и напряжение 4 вольта. Тем не менее сабж попытался зарядить и ее, снижая напряжение, но сила тока оставалась большой, около 900 мА, батарейка нагрелась и рисковать дальше я не стал.

Учитывая силу тока это зарядное устройство не подходит для нормальной зарядки автомобильных аккумуляторов (можно конечно зарядить, но это будет очень долго - суток трое). Но с текущей подзарядкой вполне справляется. Мне кажется его можно смело оставлять подсоединенным к аккумулятору на несколько суток, зарядка таким малым током вреда аккумулятору не принесет. Еще одно достоинство- сабж может заряжать в хлам разряженные аккумуляторы, которые обычное автоматическое зарядное устройство просто не увидит.

Планирую купить +31 Добавить в избранное Обзор понравился +28 +48

Серийный выпуск и массовая эксплуатация свинцово-кислотных аккумуляторных батарей были начаты еще в конце 19 века. В начале 20 века они начали широко применяться в автомобилях, развивая далее сферу своего применения, легко перешагнули рубеж тысячелетия и до сих пор продолжают оставаться надежными, долговечными, не требующими высоких эксплуатационных затрат и относительно дешевыми источниками энергии.

Аккумулятор — это химический источник тока, способный многократно преобразовывать химическую энергию в электрическую и аккумулировать, запасать ее на длительное время. Упрощенно аккумулятор можно представить следующим образом: два электрода, в виде пластин, помещены в раствор серной кислоты с плотностью 1,27-1,29 г/см 3 . При этом положительный электрод выполнен из двуокиси свинца (PbO 2), а отрицательный из свинца (Pb). При прохождении тока между ними протекают окислительно-восстановительные реакции.

При разряде происходит химическая реакция, в результате которой активная масса обоих электродов начнет изменять свой химический состав, преобразуясь из губчатого свинца и его двуокиси в сернокислый свинец (сульфат свинца — PbSO 4), а плотность электролита начнет падать. В результате внутри батареи образуется направленное движение ионов и в цепи потечет электрический ток. При заряде аккумулятора происходит обратный процесс — направление тока меняется на противоположное, активные массы восстанавливают свой первоначальный химический состав, а плотность электролита растет. Процесс этот, называемый циклом, может быть многократным. Количество запасаемой при этом электрической энергии зависит от площади активного взаимодействия электродов и электролита и его объема. Номинальное напряжение, вырабатываемое таким аккумулятором, составляет 2 вольта. Для получения большего значения напряжения одиночные аккумуляторы соединяют последовательно. Например: 12-ти вольтовый аккумулятор состоит из шести аккумуляторов, последовательно соединенных в общем корпусе.

По конструкции свинцово-кислотные аккумуляторы бывают обслуживаемые и необслуживаемые . Обслуживаемые требуют в процессе эксплуатации определенного ухода (контроля уровня и плотности электролита). Необслуживаемые — являются герметичными (точнее, герметизированными), работают в любом положении и не требуют ухода.

В международной интерпретации принято обозначение в виде SEALED LEAD ACID BATTERY (герметичная свинцово-кислотная батарея) или сокращенно SLA, а также VRLA — Valve Regulated Lead Acid (свинцово-кислотные с регулируемым клапаном) батареи, имеющие сернокислый электролит в виде геля или связанная в стекловолокне (AGM). Такие аккумуляторные батареи имеют более высокие электрические и эксплуатационные параметры.
Применение такие батареи находят в качестве резервных источников в системах сигнализации и охраны и медицинском оборудовании. Однако самое широкое применение они имеют в (ИБП), а также в системах автономного электроснабжения на базе возобновляемых источников энергии.

Есть следующие основные типы свинцовых аккумуляторных батарей, которые можно применять в системах автономного электроснабжения:

Ниже приведена более подробная информация по герметизированным аккумуляторам.

Аккумуляторные батареи с технологией AGM

Такие АБ имеют большую, по сравнению со стартерными батареями, толщину пластин электродов, поэтому срок их службы в режиме длительного разряда намного превышает срок работы стартерных батарей.

AGM аккумуляторы обычно используются в резервных системах электроснабжения , т.е. там, где батареи в основном находятся на подзаряде, и иногда, во время перебоев в электроснабжении, отдают запасенную энергию.

Тем не менее, в последнее время появились AGM батареи, которые рассчитаны на более глубокие разряды и цикличные режимы работы. Конечно, они не «дотягивают» до гелевых, но работают удовлетворительно и с автономных системах электроснабжения, в т.ч. и солнечных. Смотрите . AGM аккумуляторы обычно имеют максимальный разрешенный ток заряда 0,3С, и конечное напряжение заряда 14,8-15В. Для их заряда лучше применять специальные зарядные устройства для герметизированных аккумуляторов .

Гелевые аккумуляторные батареи

Для автономных систем электроснабжения нужно выбирать аккумуляторы «глубокого разряда» (например ProSolar серий D или DG , а еще лучше аккумуляторы OPzV). Если можно выделить специальное помещение для аккумуляторов с соблюдение всех условий (вентиляция, пожаробезопасность) и есть обученный персонал, которые может обслуживать аккумуляторы с жидким электролитом, можно применять аккумуляторы глубокого разряда с жидким электролитом — OPzS , тяговые для электрических машин или другие с повышенным допустимым разрядом (например, Rolls).

Если такие условия не выполняются, лучше остановиться на герметичных аккумуляторах — они немного дороже, но гораздо проще в эксплуатации.

Продолжить чтение

Какой тип аккумулятора выбрать - AGM, гелевый или с жидким электролитом? Определяющими факторами при выборе аккумуляторных батарей для вашей системы являются цена, условия, при которых будет работать батарея (температура, условия обслуживания, наличие специального помещения и т.п.), а также ожидаемый срок…

Технологии аккумулирования энергии в системах автономного электроснабжения По материалам сайта:modernoutpost.com В этой заметке содержатся общие советы по выбору аккумуляторов для систем с возобновляемыми источниками энергии. В заметке затронуты 3 основные технологии: литий-ионные, никель-металл-гидридные и свинцово-кислотные (AGM, или Gel). Мы постараемся…

У всех аккумуляторов есть срок годности, с многочисленными циклами заряда-разряда и множеством проработанных часов аккумулятор теряет свою емкость и держит заряд все меньше и меньше.
Со временем емкость аккумулятора настолько падает что дальнейшая его эксплуатация стает невозможна.
Вероятно у многих уже накопились аккумуляторы от бесперебойников (UPS), систем сигнализаций и аварийного освещения.

В множестве бытовой и офисной техники находятся свинцово-кислотные аккумуляторы, и в независимости от марки аккумулятора и технологии производства, будь то обычный обслуживаемый автомобильный аккумулятор, AGM, гелевий (GEL) или маленький аккумулятор от фонарика, все они имеют свинцовые пластины и кислотный электролит.
По окончание эксплуатации такие аккумуляторы выбрасывать нельзя потому как они содержат свинец, в основном их ждет судьба утилизации где свинец извлекают и перерабатывают.
Но все же, не смотря на то что такие аккумуляторы в основном "необслужываемые", можно попытаться их восстановить вернув им прежнюю емкость и использовать еще некоторое время.

В этой статье я расскажу о том как восстановить 12вольтовый аккумулятор от UPSa на 7ah , но способ подойдет для любого кислотного аккумулятора. Но хочу предупредить что данные меры не следует производить на полностью рабочем аккумуляторе, так как на исправном аккумуляторе добиться восстановления емкости можно всего лишь правильным способом зарядки.

Итак берем аккумулятор, в данном случае старый и разряженный, поддеваем отверткой пластмассовою крышку. Скорее всего она точечно приклеена к корпусу.

Подняв крышку видим шесть резиновых колпачков, их задача не обслуживание аккумулятора, а стравливания образующихся при зарядке и работе газов, но мы воспользуемся ними в наших целях.

Снимаем колпачки и в каждое отверстие, с помощью шприца, наливаем 3мл дистиллированной воды, следует заметить что другая вода не годится для этого. А дистиллированную воду можно легко найти в аптеке или на авторынке, в самом крайнем случае может подойти талая вода от снега или чистая дождевая.

После того как мы долили воду, ставим аккумулятор на зарядку и заряжать его будем с помощью лабораторного (регулируемого) блока питания.
Подбираем напряжения пока не появляются какие то значения зарядного тока. Если аккумулятор в плохом состояние то зарядного тока может не наблюдаться, поначалу, вообще.
Напряжения надо повышать, пока не появится зарядный ток хотя бы в 10-20мА. Добившись таких значений зарядного тока нужно быть внимательным, так как ток будет со временем расти и придется постоянно уменьшать напряжение.
Когда ток дойдет до 100мА дальше напряжения уменьшать не надо. А когда ток заряда дойдет до 200мА нужно отключить аккумулятор на 12 часов.

Дальше снова подключаем аккумулятор на зарядку, напряжение должно быть таким чтоб ток зарядки для нашего 7ah аккумулятора был в 600мА. Также, постоянно наблюдая, поддерживаем заданный ток на протяжении 4 часов. Но смотрим за тем чтоб напряжение зарядки, для 12вольтового аккумулятора, было не больше 15-16 вольт.
После зарядки, спустя примерно час, аккумулятор нужно разрядить до 11 вольт, сделать это можно с помощью любой 12вольтовой лампочки (например на 15ват).

После разрядки аккумулятор нужно снова зарядить с током в 600мА. Лучше всего проделать такую процедуру несколько раз, то есть несколько циклов заряд-разряд.

Скорее всего вернуть номинальную не получится, так как сульфатация пластин уже понизила его ресурс, а к тому же имеют место быть и другие пагубные процессы. Но аккумулятор можно будет дальше использовать в штатном режиме и емкости для этого будет достаточно.

По поводу быстрого износа аккумуляторов в бесперебойниках, было замечено следующие причины. Находясь в одном корпусе с бесперебойником, аккумулятор постоянно поддается пассивному нагреву от активных элементов (силовых транзисторов) которые кстати говоря нагреваются до 60-70 градусов! Постоянный прогрев аккумулятора ведет к быстрому испарению электролита.
В дешевых, а порой и даже некоторых дорогих моделях UPSов отсутствует термокомпенсация заряда, то есть напряжение заряда выставлено на 13,8 вольта, но это допустимо для 10-15градусов, а для 25 градусов, а в корпусе порой и намного больше, напряжение заряда должно быть максимум 13,2-13,5 вольта!
Хорошим решением будет вынести аккумулятор за пределы корпуса, если хотите продлить его срок службы.

Также сказывается "постоянный маленький под заряд" бесперебойником, 13.5 вольтами и токе в 300мА. Такая подзарядка призводит к тому что когда кончается активная губчатая масса внутри аккумулятора то начинается реакция в его электродах что призводит к тому что свинец токоотводов на (+) становится коричневым (PbO2) а на (-) стает "губчатым".
Таким образом, при постоянном пере заряде, мы получаем разрушение токоотводов и "кипение" электролита с выделением водорода и кислорода, что приводит к увеличению концентрации электролита, что опять способствует разрушению электродов. Получается такой замкнутый процесс что призводит быстрому расходу ресурса аккумулятора.
Кроме того такой заряд (пере заряд) большим напряжением и током от которого электролит "кипит" - переводит свинец токоотводов в порошковый оксид свинца который со временем осыпается и может даже замыкать пластины.

При активном использование (частом заряде), рекомендуется раз в год доливать в аккумулятор дистиллированную воду.

Доливать только на полностью заряженный аккумулятор с контролем как уровня электролита так и напряжения. Некоем случае не переливать, лучше ее не долить потому как назад отбирать ее нельзя, потому что отсасывая электролит вы лишаете аккумулятор серной кислоты и в последствие концентрация меняется. Думаю понятно что серная кислота нелетучая поэтому в процессе "кипения" во время зарядки, она вся остается внутри аккумулятора - выходит только водород и кислород.

На клеммы подключаем цифровой вольтметр и шприцем на 5мл с иглой заливаем в каждую банку по 2-3мл дистиллированной воды, одновременно светя внутрь фонариком чтобы остановиться если вода перестала впитываться - после заливки 2-3мл смотрите в банку - увидите как вода быстро впитывается, а напряжение на вольтметре падает (на доли вольта). Повторяем доливку для каждой банки с паузами на впитывание по 10-20сек(примерно) до тех пор пока не увидите что "стекломаты" уже влажные - то есть вода уже не впитывается.

После доливки осматриваем нет ли перелива в каждой банке аккумулятора, вытираем весь корпус, устанавливаем на место резиновые колпачки и приклеиваем на место крышку.
Так как аккумулятор после доливки показывают примерно 50-70% зарядки, вам надо его зарядить. Но зарядку нужно осуществлять или регулируемым блоком питания или же бесперебойником или штатным устройством, но под присмотром, то есть во время зарядки необходимо пронаблюдать за состоянием аккумулятора (нужно видеть верх аккумулятора). В случае с бесперебойником, для этого придется сделать удлинители и вывести аккумулятор за пределы корпуса UPSa.

Под аккумулятор подстелем салфетки или целлофановые мешочки, заряжаем до 100% и смотрим, не протекает из какой либо банки электролит. Если вдруг такое произошло, прекращаем зарядку и убираем салфеткой подтеки. С помощью салфетки смоченной в растворе соды - очищаем корпус, все впадины и клеммы куда попал электролит, для того чтоб нейтрализовать кислоту.
Находим банку откуда произошло "выкипание" и смотрим, если в окошке видно электролит, отсасываем излишки шприцем, а потом аккуратно и плавно заправляем этот электролит обратно внутрь волокна. Часто случается что электролит после доливки не равномерно впитался и вскипел вверх.
При повторной зарядке наблюдаем за аккумулятором как описано выше и если "проблемная" банка аккумулятора снова начнет "изливаться" при зарядке, излишки электролита придется удалить из банки.
Также под осмотром следует проделать хотя бы 2-3 полных цикла разряда-заряда, если все прошло отлично и нет никаких подтеков, аккумулятор не греется (легкий нагрев при заряде не в счет), то аккумулятор можно собирать в корпус.

Ну а теперь рассмотрим особо кардинальные способы реанимации свинцово-кислотных аккумуляторов

Из аккумулятора сливается весь электролит, а внутренности промываются сначала пару раз горячей водой, а потом уже горячим раствором соды (3ч.л соды на 100мл воды) оставив в аккумуляторе раствор на 20 минут. Процесс можно повторить несколько раз, а вконце хорошенько промыв от остатков раствора соды - заливают новый электролит.
Дальше аккумулятор сутку заряжают, а спустя, в течение 10 дней, по 6 часов вдень.
Для автомобильных аккумуляторов током до 10 ампер и напряжением 14-16 вольт.

Второй способ это обратная зарядка, для этой процедуры понадобится мощный источник напряжения, для автомобильных аккумуляторов например сварочный аппарат, рекомендуемый ток - 80ампер напряжением 20 вольт.
Делают переполюсовку, то есть плюс к минусу а минус к плюсу и на протяжение пол часа "кипятят" аккумулятор с его родным электролитом, после чего электролит сливают и промывают аккумулятор горячей водой.
Дальше заливают новый электролит и соблюдая новую полярность, на протяжение сутки заряжают током 10-15 ампер.

Но самый эффективный способ делается с помощью хим. веществ.
Из полностью заряженного аккумулятора сливают электролит и после неоднократной промывки водой, заливают аммиачный раствор трилона Б (ЭТИЛЕНДИАМИНТЕТРАУКСУСНОКИСЛОГО натрия), содержащий 2 весовых процента трилона Б и 5 процентов аммиака. Происходит процесс десульфатации на протяжение 40 - 60 минут, на протяжение которого с небольшими брызгами выделяется газ. По прекращению такого газообразования можно судить о завершение процесса. При особо сильной сульфатации аммиачный раствор трилона Б следует залить снова, убрав перед этим отработавший.
Вконце процедуры внутренности аккумулятора тщательно промывают несколько раз дистиллированной водой и заливают новый электролит нужной плотности. Аккумулятор заряжают стандартным способом до номинальной емкости.
По поводу аммиачного раствора трилона Б, его можно разыскать в химических лабораториях и хранить в герметичных емкостях в темном месте.

А вообще если интересно то состав электролита которые выпускают фирмы Lighting, Electrol, Blitz, akkumulad, Phonix, Toniolyt и некоторые другие, это водный раствор серной кислоты (350-450гр. на литр) с прибавлением сернокислых солей магния, алюминия, натрия, аммония. В составе электролита фирмы Gruconnin кроме того содержатся калиевые квасцы и медный купорос.

После восстановления аккумулятор можно заряжать обычным для данного типа способом (например в UPSe) и не допускать разряда ниже 11вольт.
В многих бесперебойниках присутствует функция "калибровка АКБ" с помощью которой можно осуществлять циклы разряд-заряда. Подключив на выходе бесперебойника нагрузку в 50% от максимума ИБП, запускаем эту функцию и бесперебойник разряжает АКБ до 25% а потом заряжает до 100%

Ну а на совсем примитивном примере зарядка такого аккумулятора выглядит так:
На аккумулятор подается стабилизированное напряжение 14.5 вольта, через проволочный переменный резистор большой мощности или через стабилизатор тока.
Ток заряда расчсчитывается по простой формуле: емкость аккумулятора разделяем на 10, например для аккумулятора в 7ah будет - 700мА. И на стабилизаторе тока или с помощью переменного проволочного резистора необходимо выставить ток в 700мА. Ну а в процессе зарядки ток начнет падать и нужно будет уменьшать сопротивления резистора, со временем ручка резистора придет до упора в начальное положение и сопротивление резистора будет равно нулю. Ток будет дальше постепенно уменьшатся до нуля пока напряжение на аккумуляторе не станет постоянным - 14.5 вольта. Аккумулятор заряжен.
Дополнительную информацию по "правильной" зарядке аккумуляторов можно найти

светлые кристаллы на пластинах - это сульфатация

Отдельная "банка" батарея аккумулятора подвергалась постоянному недозаряду и в результате покрыта сульфатами, ее внутреннее сопротивление росло с каждым глубоким циклом, чтоб привело к тому что, во время заряда она стала "закипать" раньше всех, из-за потери емкости и выведения электролита в нерастворимые сульфаты.
Плюсовые пластины и их решетки превратились по консистенции в порошок, в следствие постоянного подзаряда бесперебойником в режиме "стенд-бай".

Свинцово кислотные аккумуляторы кроме автомобилей, мотоциклов и разнообразной бытовой техники, где только не встречаются и в фонариках и в часах и даже в самой мелкой электронике. И если вам попал в руки такой "нерабочий" свинцово-кислотный аккумулятор без опознавательных знаков и вы не знаете какое напряжение он должен выдавать в рабочем состояние. Это легко можно узнать по количеству банок в аккумуляторе. Отыщите защитную крышку на корпусе аккумулятора и снимите ее. Вы увидите колпачки для стравливание газа. по их количеству станет понятно на сколько "банок" данный аккумулятор.
1 банка - 2вольта (полностью заряженная - 2.17 вольта), то есть если колпачка 2 значит аккумулятор на 4 вольта.
Полностью разряженная банка аккумулятора должна быть не ниже 1.8 вольта, ниже разряжать нельзя!

Ну а вконце дам небольшую идею, для тех кому не хватает средств на покупку новых аккумуляторов. Найдите в вашем городе фирмы которые занимаются компьютерной техникой и УПСами (бесперебойниками для котлов, аккумуляторами для систем сигнализаций), договоритесь с ними чтоб они не выбрасывали старые аккумуляторы от бесперебойников а отдавали вам возможно по символической цене.
Практика показывает что половина AGM (гелевых) аккумуляторов можно восстановить если не до 100% то до 80-90% точно! А это еще пару лет отличной работы аккумулятора в вашем устройстве.

Типы свинцово-кислотных аккумуляторов

На текущий момент на рынке аккумуляторов наиболее распространены следующие типы:

- SLA (Sealed Lead Acid) Герметичные свинцово-кислотные или VRLA (Valve Regulated Lead Acid) клапанно-регулируемые свинцово кислотные. Изготовлены по стандартной технологии. Благодаря конструкции и применяемых материалов, не требуют проверки уровня электролита и доливки воды. Имеют невысокую устойчивость к циклированию, ограниченные возможности работы при низком разряде, стандартный пусковой ток и быстрый разряд.

- EFB (Enhanced Flooded Battery) Технология разработана фирмой Bosch. Это промежуточная технология между стандартной и технологий AGM. От стандартной такие аккумуляторы отличаются более высокой устойчивостью к циклированию, улучшен прием заряда. Имеют более высокий пусковой ток. Как и у SLA\VRLA, есть ограничения работы при низкой заряженности.

- AGM (Absorbed Glass Mat) На текущий момент лучшая технология (по соотношению цена\характеристики). Устойчивость к циклированию выше в 3-4 раза, быстрый заряд. Благодаря низкому внутреннему сопротивлению обладает высоким пусковым током при низкой степени заряженности. Расход воды приближен к нулю, устойчива к расслоению электролита благодаря абсорбции в AGM-сепараторе.

- GEL (Gel Electrolite) Технология, при которой электролит находиться в виде геля. По сравнению с AGM обладают лучшей устойчивостью к циклированию, большая устойчивость к расслоению электролита. К недостаткам можно отнести высокую стоимость, и высокие требования к режиму заряда.

Существуют еще несколько технологий изготовления аккумуляторов, как связанных с изменением формы пластин, так и специфическими условиями эксплуатации. Не смотря на различие технологий, физико-химические процессы протекающие при заряде - разряде аккумулятора одинаковые. По-этому алгоритмы заряда различных типов аккумуляторов практически идентичны. Различия,в основном, связаны со значением максимального тока заряда и напряжения окончания заряда.

Например, при заряде 12-ти вольтового аккумулятора по технологии:

Определение степени заряженности аккумулятора

Есть два основных способа определения степени заряженности аккумулятора, измерение плотности электролита и измерение напряжения разомкнутой цепи (НРЦ).

НРЦ - это напряжение на аккумуляторе без подключенной нагрузки. Для герметичных (не обслуживаемых) аккумуляторов степень заряженности можно определить только измерив НРЦ. Измерять НРЦ необходимо не раньше, чем через 8 часов после остановки двигателя (отключения от зарядного устройства), с помощью вольтметра класса точности не ниже 1.0. При температуре аккумулятора 20-25оС (по рекомендации фирмы Bosch). Значения НРЦ приведены в таблице.

(у некоторых производителей значения могут отличаться от приведенных) Если степень заряженности аккумулятора меньше 80%, то рекомендуеться провести заряд.

Алгоритмы заряда аккумуляторов

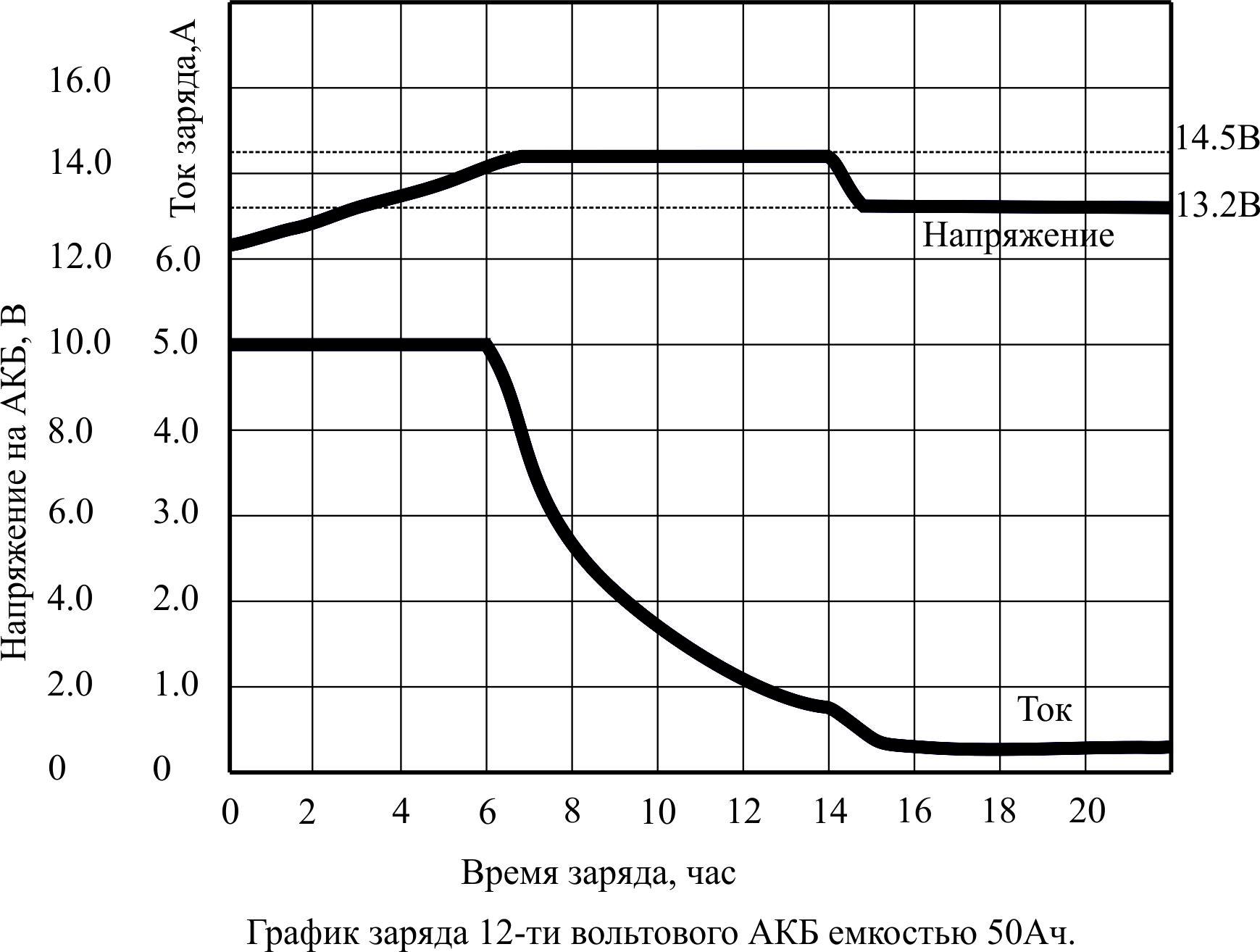

Существуют несколько наиболее распространенных алгоритмов заряда аккумулятора. На текущий момент большинство производителей аккумуляторов рекомендуют алгоритм заряда CC\CV (Constant Current \ Constant Voltage – постоянный ток \ постоянное напряжение).

Такой алгоритм обеспечивает достаточно быстрый и «бережный» режим заряда аккумулятора. Для исключения долговременного пребывания аккумулятора в конце процесса заряда, большинство зарядных устройств переходит в режим поддержания (компенсации тока саморазряда) напряжения на аккумуляторе. Такой алгоритм называется трехступенчатым. График такого алгоритма заряда представлен на рисунке.

Указанные значения напряжения (14.5В и 13.2В) справедливы при заряде аккумуляторов типа SLA\VRLA,AGM. При заряде аккумуляторов типа GEL значения напряжений должны быть установлены соответственно 14.1В и 13.2В.

Дополнительные алгоритмы при заряде аккумуляторов

Предзаряд У сильно разряженного аккумулятора (НРЦ меньше 10В) увеличивается внутреннее сопротивление, что приводит к ухудшению его способности принимать заряд. Алгоритм предзаряда предназначен для «раскачки» таких аккумуляторов.

Асимметричный заряд Для уменьшения сульфатации пластин аккумулятора можно проводить заряд асимметричным током. При таком алгоритме заряд чередуется с разрядом, что приводит к частичному растворению сульфатов и восстановлению емкости аккумулятора.

Выравнивающий заряд В процессе эксплуатации аккумуляторов происходит изменение внутреннего сопротивления отдельных «банок», что в процессе заряда приводит неравномерности заряда. Для уменьшения разброса внутреннего сопротивления рекомендуется проводить выравнивающий заряд. При этом аккумулятор заряжают током 0.05...0.1C при напряжении 15.6...16.4В. Заряд проводиться в течении 2...6 часов при постоянном контроле температуры аккумулятора. Нельзя проводить выравнивающий заряд герметичных аккумуляторов, особенно по технологии GEL. Некоторые производители допускают такой заряд для VRLA\AGM аккумуляторов.

Определение емкости аккумулятора

В процессе эксплуатации аккумулятора его емкость уменьшается. Если емкость составляет 80% от номинальной, то такой аккумулятор рекомендуется заменить. Для определения емкости аккумулятор полностью заряжают. Дают отстояться в течении 1....5 часов и затем разряжают током 1\20С до напряжения 10.8В (для 12-ти вольтового аккумулятора). Количество отданных аккумулятором ампер-часов является его фактической емкостью. Некоторые производители используют для определения емкости другие значения тока разряда, и напряжения до которого разряжается аккумулятор.

Контрольно-тренировочный цикл

Для уменьшения сульфатации пластин аккумулятора одна из методик это проведение контрольно тренировочных циклов (КТЦ). КТЦ состоят из нескольких последовательных циклов заряда с последующим разрядом током 0.01...0.05С. При проведении таких циклов, сульфат растворяется, емкость аккумулятора может быть частично восстановлена.
