18650 где плюс. Рассмотрим собственные обозначения на примерах

Аккумулятор li ion 18650 представляет собой батарейку цилиндрической формы. Она мало чем отличается от обычных, элементов питания АА «пальчиковых», но имеют большие размеры. В длину они 66 мм, а в диаметре 18 мм.

Содрежание

Виды и типы аккумуляторов Li Ion 18650

Все аккумуляторы 18650 можно разделить на виды по материалу катода. Именно от этого компонента зависят основные эксплуатационные характеристики элементов питания: емкость и возможный ток разряда.

Самыми распространенными являются литий-кобальтовые аккумуляторные батареи. От других элементов питания они отличаются большим значением емкости. Поэтому их можно дольше эксплуатировать.

Существуют еще группа литий-марганцевых аккумуляторных батарей. По сравнению с литий-кобальтовыми, они имеют меньшую емкость, но при этом отличаются более высоким разрядным током.

Последняя группа – это литий-феррофосфатные элементы питания. Несмотря на то, что они не имеют большую емкость и не отличаются высоким напряжением, их можно эксплуатировать более 1000 циклов. Кроме этого, до полной зарядки необходимо подержать батарейки в станции 1 час.

Аккумуляторы 18650 с защитой

Требования безопасности, предъявляемые к эксплуатации литий-ионных аккумуляторных батарей, гласят, что напряжение внутри элементов питания должно находиться в диапазоне 2,5-4,2 вольта. Самостоятельно очень сложно контролировать этот параметр, поэтому специально для этого придумана плата с защитой. Этот элемент предотвращает выход напряжения за указанный диапазон.

Производители припаивают эту плату к выводам, используя стальную или алюминиевую ленту. Крупные заводы питательных элементов редко выпускают подобные защиты. В устройствах, для которых они изготавливаются, имеются контроллеры заряда-разряда. Это батареи для ноутбуков, шуруповертов и других сложных блоков.

Больше всего защищенных литий-ионных батарей 18650 выпускают Китайские производители. На незащищенный аккумулятор припаивают защитную плату и оборачивают в специальный термозащитный материал. Их длина, из-за использования платы, на несколько миллиметров увеличивается.

Все устройства, на которых нет элемента для контроля состояния за батареей, лучше комплектовать защищенными аккумуляторами. В противном случае они могут выйти из строя, разрядившись в ноль или взорваться. При этом защита не сможет предотвратить перегрев элемента питания. Она контролирует состояние напряжения.

Как расшифровывается маркировка

В качестве примера можно рассмотреть литий-ионную батарею ICR18650-26F M.

1. Первый символ «I» используется на всех элементах данного типа, которые создаются по одной технологии;
2. Вторая буква позволяет понять, из какого материала выполнен катод. Для литий-ионных батарей это может быть кобальт – С, марганец – М, железофосфат – F;
3. Следующая буква – R – расшифровывается как аккумулятор;
4. Цифры 18650 можно разделить на два блока: 18 и 65. Это длина и диаметр соответственно;
5. Последняя цифра 0 – это форма, то есть цилиндр.

При этом у различных производителей маркировка может сильно отличаться.

Где применяются батарейки 18650

Сфера применения элементов питания и частота их использования намного шире, чем кажется многим. Из-за того, что они закрываются в специальную защиту, их не всегда видно.

Устанавливаются в следующие устройства:

• Ноутбуки;
• Фонарики;
• Power Bank;
• Различные гаджеты.

Они применяются везде, где обычные пальчиковые батарейки справиться с задачей не способны. Батарейки li ion 18650 отличаются большей емкостью и напряжением, их можно много раз перезаряжать и использовать заново.

Как определить плюс и минус

По сравнению с элементами питания АА и ААА, в литий-ионных нет такой заметной внешней разницы между плюсовой и минусовой клеммы, но разобраться достаточно легко:

• На «плюсовой» стороне имеются небольшие отверстия в количестве 3-4 штук.
• «Плюсовая» сторона немного выступает».
• «Минус полностью плоский.

Общие характеристики 18650

Емкость (mAh)	Выходное напряжение (В)	Максимальный ток (А)	Защитная плата
1100	3.3		+/-
1300	3.6	18	+/-
1620	3,6-3,7	20	+/-
2000	3,6-3,7	20-30	+/-
2100	3,6-3,7	20-30	+/-
2200	3,6-3,7	20-30	+/-
2400	3,6-3,7	20-30	+/-
2500	3,6-3,7	20-35	+/-
2600	3,6-3,7	20-35	+/-
2800	3,6-3,7	20-35	+/-
3000	3,6-3,7	20-35	+/-
3100	3,6-3,7	20-35	+/-
3200	3,6-3,7	20-35	+/-
3350	3,6-3,7	20-35	+/-
3400	3,6-3,7	20-35	+/-
3500	3,6-3,7	20-35	+/-
3600	3,6-3,7	20-35	+/-

В таблице приведены наиболее популярные аккумуляторы.

Размеры с защитой 66,5*18 мм и 66*18 мм без защиты. Вес в среднем около 40 грамм.

Основные производители: Samsung, Fenix, Avant, LG, Panasonic, Olight, Camelion, Proconnect, Rombica, SANYO и SONY.

Как правильно выбрать для себя батарейку 18650

Литий-ионные батареи отличаются друг от друга по некоторым характеристикам. Из-за этого необходимо обращать внимание на их тип и технические характеристики, прежде чем совершать покупку.

При выборе аккумулятора li ion 18650 необходимо обращать внимание на следующие характеристики:

• Энергоемкость;
• Номинальный ток;
• Напряжение
• Склонность к перегреву.

Если необходимо приобрести батарейки с большей автономностью, то необходимо обращать внимание на емкость, которая измеряется в mAh. Но, чем выше будет показатель емкости, тем меньше будет ток. Поэтому жертвуя одним, можно приобрести другое. Если говорить простым языком, то сила тока влияет на склонность элемента питания перегреваться.

Напряжение аккумуляторной батареи зависит от заряда. Напряжением может быть номинальным, минимальным, максимальным и реальным. Начальное напряжение производитель указывает на упаковке. Важно, чтобы его значение не опускалось ниже 2,4 Вольт, иначе батарею будет крайне сложно реанимировать. При использовании аккумуляторов, которые плохо выдерживают высокую температуру, можно стать свидетелем ее взрыва.

Схемы соединения аккумуляторов

К батареям можно приобрести кейсы, с помощью которых несколько элементов соединяются в одну большую. Если соединить несколько таких элементов питания с помощью кейсов параллельно, то емкость увеличится на столько, сколько аккумуляторов будет подсоединено 3600*3=10800 mAh. При этом напряжение будет равно напряжению одной батареи. От емкости зависит длительность их использования.

Параллельное соединение аккумуляторов 18650

Их можно соединить последовательно. В этом случае напряжение сложится, а емкость останется равной одной батареи. Сделать это можно с помощью специального кейса. Соединяя 3 элемента питания по 3,7 v мы получим 11,1 вольтовый аккумулятор 3600 мАh.

Последовательное соединение аккумуляторов 18650

Как проверить емкость АКБ

Существует несколько эффективных способов узнать емкость любого аккумулятора. Некоторые из них не требует особых затрат или специальной аппаратуры, а только нехитрые математические вычисления.

Точность таких методов не так высока, как при использовании специальных устройств, однако они позволяют узнать приблизительную емкость. Для многих этого будет достаточно.

Итак, для вычисления емкости бесплатным методом необходимо использовать известный ток. В характеристиках аккумулятора имеется информация о токе. Батарея, имеющая емкость 3600 заряжается на протяжении 36 часов током 100 мАч. Это значит, что конечный результат получается за счет перемножения двух составляющих: времени и тока. Поэтому, зная, сколько требуется для полной зарядки, можно узнать емкость.

Для измерения емкости другим способом, необходимо будет потратить деньги. Существует множество интеллектуальных зарядных устройств, с помощью которых можно быстро измерить емкость. Их можно приобрести в специализированном магазине или на aliexpress. Они используются для измерения различных показателей, а не только емкости.

Устройство измеряющее реальную емкость

Для осуществления третьего способа понадобятся такие детали, как АКБ, часы, амперметр с фонариком. Необходимо вставить батарейку в фонарик, включить его на максимальную мощность. Амперметр необходимо для измерения тока. Если фонарик будет светить 20 часов с потреблением тока в 100 мА, то получаем 20*100= 2000 мАч.

Как заряжать и каким током

Литий-ионные элементы могут заряжаться различными станциями. Главное, чтобы значение напряжения было 5 В, а тока от 0,5 до 1 от номинальной емкости батареи. Зарядка литиевого элемента, имеющего емкость 2600 мАч, производится током значением от 1,3 до 2,6 ампер.

Весь период зарядки можно разделить на несколько этапов. Сначала блок, используя ток 0,2 от величины емкости, производит зарядку на протяжении часа. При этом значение напряжения варьируется в пределах 4,1-4,2 вольта. Далее напряжение возрастает.

Что бы не забивать себе голову стоит просто купить зарядное устройство для пальчиковых аккумуляторов.

Как восстановить аккумулятор 18650

Аккумулятор 18650 восстановить можно только в том случае, если он не полностью разрядился. Иногда даже не полностью разряженную батарею реанимировать сложно. Но есть один далеко не всем известный вариант с отключением платы.

Выполняется он так:

• Снимается защита в виде платы.
• С помощью тестера измеряется напряжение на выходах. Его значение должно находиться в диапазоне 2 -2,5 В.
• Используя зарядное устройство регулировкой тока, необходимо подключить к АКБ, выставив 100 мА и 4,2В.

Если батарея начнет заряжаться, значит, она еще жива и ее можно восстановить.

Литий-ионные аккумуляторы типоразмера 18650 едва ли не обогнали по популярности обычные пальчиковые батарейки. От них питаются самые разные устройства, от электронных сигарет до электромобилей. Они более опасны: если неправильно установить литиевый источник питания в устройство, он может взорваться. Поэтому необходимо знать, где плюс и минус у 18650, какими способами можно найти полюса.

Способы определения полярности

Поскольку внешне очень похожи на гальванические элементы типа АА и подобные им, определить полярность источника питания можно так же, как в случае с пальчиковой батарейкой. Существует два основных способа нахождения плюса и минуса: путем внешнего осмотра элемента или при помощи любого инструмента, которым можно измерить напряжение на полюсах.

По внешнему виду аккумулятора

Самый простой способ определения полярности 18650 - изучение маркировки, нанесенной на корпус изделия. На наклейке можно увидеть всю необходимую информацию, среди которой:

• типоразмер аккумулятора;
• название компании-производителя;
• емкость в мА·ч;
• номинальное напряжение.

На качественных элементах в обязательном порядке указывается полярность - «плюс» на одном конце и «минус» на другом. Если подозрений в ошибочной маркировке нет, можно смело ориентироваться на эти значки. Однако недобросовестные компании могут не наносить метки полярности на свои изделия. Также возможен допуск к продаже бракованных изделий - аккумуляторов, на корпусах которых наклейка наклеена не той стороной, из-за чего знаки полюсов меняются местами.

Если был приобретен источник питания от неизвестного производителя, стоит дополнительно осмотреть непосредственно его контактные площадки. В идеале следует делать это всегда - это обеспечит максимальную безопасность эксплуатации аккумуляторов 18650.

Как и у солевых или щелочных батареек, контакты литий-ионных аккумуляторов отличаются формой: отрицательный вывод - плоский, «плюс» же имеет выпуклость. Кроме того, как правило, имеют несколько отверстий на положительном полюсе. Они нужны для выпуска газа, образующегося при нагреве источника питания. Благодаря такой конструкции определить полярность можно не только путем осмотра, но и на ощупь.

Иногда можно встретить аналогичные аккумуляторы, отличающиеся от стандартных линейными размерами. Связано это с тем, что некоторые источники питания оснащаются защитной микросхемой, контролирующей процесс заряда и разряда элемента. Монтируется она обычно на положительной контактной площадке. Форма полюса при этом не меняется - на нем так же имеется небольшая выпуклость.

При помощи измерительного инструмента

При использовании качественных аккумуляторов от проверенных производителей сомневаться в правильности маркировки приходится редко. Однако абсолютно уверенным в безопасности использования гальванического элемента можно быть только после его проверки измерительным инструментом.

Хотя существует несколько приборов для проверки аккумуляторов, наиболее удобен в использовании обычный мультиметр. Чтобы определить полюса 18650 с его помощью, нужно выполнить следующие шаги:

Мультиметр будет полезен и при решении других задач. В первую очередь стоит обратить внимание на показания при измерении напряжения: правильно функционирующий аккумулятор должен показывать 4,2 В в заряженном состоянии и 3,7 В - в разряженном.

Если вольтаж падает ниже, батарею следует срочно зарядить во избежание уменьшения ее емкости.

Последствия неправильного использования батарейки

Чтобы полностью осознать, насколько важно уметь определять, где минус и плюс у аккумулятора 18650, нужно понять, что произойдет, если перепутать полярность. Главное последствие ошибки - короткое замыкание, при котором образуется цепь, состоящая только из источника питания, внутри него начинается движение электрического тока, который никуда не уходит. Далее происходит следующее:

Если неправильно определить, где плюс у аккумулятора 18650, изготовленного с нарушением технологии, последствия могут быть еще серьезнее. Защитный клапан может не сработать - в таком случае давление внутри корпуса будет накапливаться, из-за чего произойдет взрыв. Не очень мощный, но выплеснувшаяся при этом горячая кислота приведет к химическим и термическим ожогам, если попадет на кожу, а также может вызвать пожар. Ожоги могут быть очень тяжелыми, если электролит продолжит кипеть на воздухе.

Важно учитывать, что взрывается аккумулятор далеко не сразу, поэтому не следует паниковать. Пока он не нагрелся, его можно спокойно извлечь из устройства, затем нужно дать изделию остыть, после чего утилизировать. Если источник питания уже раскалился или из него потек электролит, нельзя пытаться отключить его, это приведет к ожогам. Лучший вариант - отойти подальше и подождать, пока аккумулятор не перестанет кипеть.

Таким образом, определить, где плюс и минус у 18650, довольно просто. Важно проверять полярность перед каждой ее установкой в какое-либо устройство, чтобы избежать опасных последствий.

Чтобы минимизировать риск порчи изделия, для его зарядки следует использовать качественное и современное зарядное устройство, оснащенное контролирующим чипом. Он не только защитит аккумулятор от опасного превышения напряжения, но и не будет подавать ток на элемент с перепутанной полярностью.

Источники питания для разных устройств уже давно вошли в нашу жизнь. Они помогают поддерживать работу линий связи, когда привычные удобства находятся слишком далеко. Светодиодный фонарик не будет работать без батарейки. Поэтому сегодня наблюдается стремительный рост изготовления новых батарей. Для питания ноутбуков, ручного электроинструмента и других механизмов и был разработан аккумулятор 18650.

Катод для таких элементов изготавливается из различного материала. Литиевые аккумуляторы 18650 подразделяются на несколько видов, находящихся в прямой зависимости от материала, из которого изготовлен катод:

• LiCoO2. Эта батарея получила наибольшее распространение, благодаря своей большой емкости. Изготовление осуществляется в соответствии с технологическим процессом Li-ion.
• LiMnO2. Высокотоковые литий-марганцевые батареи18650. Разрядный ток, при малой емкости достигает 5–7 А.
• LiFePO4. Эти литий-феррофосфатные АКБ намного превосходят другие модели. Но отличаются минимальным напряжением и малой емкостью.

Большое распространение получили литий - кобальтовые элементы. Они отличаются от аналогичных элементов большой емкостью. Срок эксплуатации такой батареи намного выше.

Описание и характеристики батареи 18650

Отличаются цилиндрической формой, выпускается в нескольких видах:

• пальчиковые – АА;
• мизинчиковые – ААА.

Размеры аккумулятора 18650 немного больше привычных батареек:

• длина – 66,5 мм;
• диаметр – 18 мм.

Технические параметры:

• напряжение на выходе — 3,78 вольта.
• Ёмкость — 2000– 3200 мАч.

Литий ионный аккумулятор18650 нашел постоянное применение в устройствах, где требуется наличие максимальной ёмкости:

• Батареи ноутбуков.
• Всевозможные модификации светодиодных фонарей.
• power bank.
• Зарядные устройства мобильных гаджетов.

Как расшифровывается обозначение, нанесенное на поверхность аккумуляторов 18650

Чтобы разобраться, возьмем литий-ионный аккумулятор, марки ICR18650-26F M.

• «I» - этим символом маркируются все элементы такого вида, изготовление которых выполняется по одному и тому же технологическому процессу.
• «C» - обозначает материал, из которого изготовлен катод. К примеру, M обозначает марганец, F – железофосфат, C – кобальт.
• «R» - обозначает аккумулятор.
• 18650 – делится на два раздела-18, 65. Обозначают диаметр и длину.
• 0 – обозначение формы, имеется в виду цилиндр.

Важно! Маркировка аккумуляторов не имеет одинакового значения. У каждого производителя она индивидуальная, поэтому может иметь большие отличия.

Чтобы продлить жизнь хорошему аккумулятору, профессионалы советуют придерживаться нескольких важных правил.

Никогда не доводите батарею до полного разряжения. 18650 не обладает «эффектом памяти». Поэтому не требуется ждать, когда она окончательно разрядиться. Если уровень заряда опустится до нуля, срок службы аккумулятора намного снизится. Например, заряд нулевой емкости можно выполнить 400–600 раз. Если остаточная емкость будет достигать 15%, количество циклов заряда сильно увеличится 1000–1200.

Батарея должна окончательно разряжаться один раз в течение трех месяцев. Тестирование показало, что проводить полную зарядку литий–ионного аккумулятора бессмысленно. У него уменьшается емкость, снижается срок эксплуатации. Профессионалы рекомендуют в течение трех месяцев, хотя бы раз совсем разрядить батарею, а затем вновь ее зарядить.

Интересное видео про тесты 18650 аккумуляторов

Полный уровень заряда необходимо выдержать в течение 10 часов. В результате емкость отлично «раскачается», вернется ее первоначальная работоспособность. В любом случае, независимо от того, существует или нет «эффект памяти», порог заряда остается неизменным.

Очень важно правильно хранить аккумулятор 18650. Наилучшим будет хранение элементов, если уровень заряда не превышает 35–50%. В помещении требуется поддерживать температуру 15 градусов. На батарею не должны быть направлены прямые солнечные лучи. Аккумулятор боится ультрафиолетового излучения.

Недопустимо хранить аккумулятор в разряженном состоянии в течение нескольких месяцев. Он просто перестанет работать. Придется от него избавиться. Заряженная батарея может храниться намного дольше, но в определенных пределах. Иначе история повторится, она просто выйдет из строя.

Батарея 18650 не должна сильно нагреваться. Высокая температура наносит колоссальный вред состоянию аккумулятора. Перегрев связан с несколькими причинами:

• Прямое попадание солнечных лучей.
• Длительная эксплуатация;
• Рядом с элементами располагаются тепловые источники, например радиатор.

Всегда помните! Батарею 18650 нельзя эксплуатировать при температуре 40 — +50 градусов.

Зарядка аккумулятора должна выполняться регулярно. В противном случае даже очень хороший аккумулятор намного раньше придет в негодность. Поэтому очень важно выполнять основные правила зарядки литиевых батарей.

Первоначальное напряжение заряда не должно превышать 0,05 В. В конце зарядки оно поднимается до значения 4,2 В. Указанные параметры, считаются самыми безопасными для таких аккумуляторов.

Зарядка может также выполняться, если ток заряда будет находиться в пределах 0,5 — 1 А. Наилучшим показателем считается 0,5 А, если ток увеличится до 1А, зарядка будет проходить немного быстрее.

Специалисты не советуют специально ускорять процесс, если в этом нет особой необходимости. Заряжать батарею нужно не более трех часов. Превышение этого срока может стать причиной изменения химической структуры аккумуляторной батареи.

Только если система оборудована механизмом контроля, время заряда может быть нарушено. Контроллер сам определит, когда необходимо отключить заряд.

Батарея 18650 не должна разряжаться до нуля. После этого никакой заряд не сможет вернуть аккумулятору прежние технические характеристики. Поэтому, нужно постоянно подзаряжать изделие, следить за его состоянием.

Как правильно определить полярность на АКБ 18650

Если сравнивать обыкновенные батарейки с литиевыми, можно заметить, что у последних плюсовая, а также минусовая клемма, не имеет больших отличий. Однако увидеть где плюс, а где минус довольно легко. Плюсовой контакт имеет несколько небольших отверстий (3–4 штуки), он слегка выступает вперед. Минусовой контакт имеет совершенно плоскую поверхность.

(форм фактора) 18650 имеют свои плюсы и минусы. Поэтому говорить о том, какие аккумуляторы 18650 лучше, сложно. Это, скорее, дело личных предпочтений и требований, которые вы предъявляете к элементу питания. Технические характеристики и особенности аккумулятора зависят от типа используемой химии (электролита).

Защищенные и незащищенные литий-ионные аккумуляторы

Для начала рассмотрим, в чем разница между защищенными и незащищенными аккумуляторами 18650. Какие лучше из данных двух видов, станет ясно после разбора этих терминов. Защищенные (Protected) аккумуляторы - это аккумуляторы с «вшитой» в корпус маленькой платой (контроллером заряда), имеющей при себе три самые необходимые функции: защита от короткого замыкания, защита от глубокого разряда и превышение допустимой силы тока при зарядке. Наряду с защищенными существуют и незащищенные (Unprotected) аккумуляторы без внутренней платы. С такими нужно вести себя очень осторожно, в особенности заставляя их работать с очень низким сопротивлением.

В зависимости от того, какой химический состав имеет незащищенный аккумулятор, он может или навсегда испортиться или просто взорваться. Узнать о том, защищена ли батарейка, можно, почитав мелкие надписи на ее корпусе. Короткое замыкание в переводе на английский будет Short-circuit, защита - Protection. Если вы встретили эти два слова, стоящими в одной строке, то можно быть уверенным в наличии защиты. Также и отдельные слова Protection или Protected будут говорить о том же. К сожалению, отнюдь не на всех аккумуляторах пишут о присутствии в нем маленькой спасительницы. В качестве альтернативы можно воспользоваться поиском информации о батарейке у продавцов или в интернете. Если поставить безопасность работы во главу угла при выборе элемента питания, то ответ на вопрос, какой аккумулятор 18650 лучше, становится очевидным.

Механическая защита литий-ионных аккумуляторов

Помимо электронной внутренней защиты аккумулятора существует также и система механической защиты без использования платы. Смысл такой защиты сводится к механическому разрыву цепи (срабатыванию механического выключателя) внутри аккумулятора в результате превышения определенного порога внутреннего давления, который, собственно, и приводит к взрыву. Это обесточивает аккумулятор. Если же давление все равно продолжает расти, то происходит автоматическое вскрытие специального клапана, который извлекает электролит наружу. Механический выключатель сам по себе довольно широко распространен как дополнительная мера безопасности во многих аккумуляторах, встраиваемая совместно с контроллером заряда (платой) или без оного. При этом наличие механической защиты может не упоминаться вообще нигде, ни на корпусе, ни в описании технических характеристик в магазине. В данном случае нужно просто понимать, что батарейки с нестабильным химическим составом хороший производитель никогда не оставит без защиты. Даже если официально такой источник питания считается незащищенным, в нем в любом случае будет хоть какая-нибудь механика.

Емкость литий-ионных аккумуляторов

Емкость аккумулятора выражается в миллиамперах в час (mAh или mA*h) и также помогает определить, какой аккумулятор 18650 лучше подойдет для использования на нужном приборе. Чем выше данное значение, тем дольше проработает аккумулятор до полного разряда. Миллиампер в час - это производная величина от «ампер в час» (1 Ah = 1000 mAh), применяемая для аккумуляторов небольшого размера. Не углубляясь в физику, эта величина характеризует потенциальную силу тока аккумулятора, который он должен выдавать в течение одного часа для того, чтобы полностью разрядиться. Разумеется, такой сильный ток он может и не выдать, но по данной величине можно легко судить о его емкости. При помощи нехитрых вычислений можно узнать какой ток будет выдавать элемент питания в течение нескольких часов работы, исходя из равенства - количество ампер в один час. Чем больше значение ампер, тем дольше сможет проработать аккумулятор с одной и той же силой.

Токоотдача литий-ионных аккумуляторов

Токоотдача - это еще один параметр, характеризующий элемент питания. На корпусе аккумулятора токоотдача маркируется силой тока - ампером (A). Чем амперы больше, тем сильнее будет «жарить» аккумулятор. Батарейки с высокими амперами считаются высокотоковыми (High drain). Именно число ампер определяет то, какой высокотоковый аккумулятор 18650 лучше. Однако такие батарейки имеют сравнительно небольшую емкость. Чем ниже сопротивление, с которым должен работать аккумулятор, тем больше тока ему придется отдавать. И предел этой отдачи зависит от описываемого значения.

Емкость аккумулятора определяет силу тока в разрезе времени, а токоотдача показывает этот предел. Исходя из двух этих параметров, можно вычислить максимальное время работы элемента питания с максимально возможной для него силой. Важно понимать, что если ток, необходимый для какого-то конкретного прибора будет больше, чем максимальная отдача тока того аккумулятора, с которым этот прибор работает, то для элемента питания это будет перегрузкой. Рабочий ресурс аккумулятора при постоянной работе в большую нагрузку сильно снижается.

Закон Ома как метод узнать, какие аккумуляторы 18650 по техническим характеристикам лучше

Зная номинальное напряжение источника питания и сопротивление прибора можно вычислить необходимую токоотдачу, воспользовавшись законом Ома:

I = U/R, где I - сила тока в амперах (A), U - напряжение в вольтах (V), R - сопротивление в омах (Ohm).

То есть нужно разделить напряжение аккумулятора на сопротивление конечного прибора. Используя формулу, можно обезопасить аккумулятор от возможного перегруза в работе, и уж точно от короткого замыкания. Для измерения сопротивления используют омметры. Умение проводить такие несложные вычисления поможет определить, какой аккумулятор 18650 лучше подойдет под использование на конкретном приборе.

Все аккумуляторы форм фактора 18650 имеют номинальное напряжение в 3,7 вольт. Но это значение в большинстве случаев вариабельно и зависит от уровня разряда аккумулятора. Чем больше он разряжен, тем меньше вольт он выдает.

Виды литий-ионных аккумуляторов

Какой аккумулятор 18650 выбрать, и какой лучше - зависит от конкретной ситуации. Знание особенностей различных видов химии поможет разобраться в данном вопросе. Ниже представлены наиболее популярные типы химии аккумуляторов 18650:

• Литий-кобальтовые - ICR, NCR, LiCoO 2 (Lithium Cobalt Oxide).
• Литий-марганцевые - IMR, INR, NMC, LiMnO 2 , LiMn 2 O 4 , LiNiMnCoO 2 (Lithium Manganese Oxide).
• Литий-железо-фосфатные (феррофосфатные) - LFP, IFR, LiFePO 4 (Lithium Iron Phosphate).

Перечисленные виды аккумуляторов являются разновидностями литий-ионных аккумуляторов, то есть сделанных по литий-ионной технологии.

Данная ниже информация с описаниями типов химии поможет определить, какой литий-ионный аккумулятор 18650 лучше.

Старение, хранение и диапазон рабочих температур литий-ионных аккумуляторов

Всем литий-ионным источникам питания свойственно старение. При этом неважно, используются ли они вообще. Считается, что после нескольких лет от даты производства при любом раскладе их можно смело выбрасывать. Каждый год батарейка теряет примерно 10 % от номинальной емкости, поэтому рекомендуется перед покупкой узнавать дату ее производства. Наряду со старением, у литиевых аккумуляторов есть еще один небольшой минус - их нельзя долго хранить в разряженном состоянии, это может их испортить. На батарейки также влияет и температура окружающей среды. У литий-ионных элементов диапазон рабочих температур сравнительно низкий - от -20 градусов до +20 градусов Цельсия. Это значит, что использование или зарядка их в условиях, близких к обозначенным границам, будет отрицательно сказываться на электролите.

Литий-кобальтовые аккумуляторы

Литий-кобальтовые аккумуляторы характеризуются самыми высокими показателями в емкости. Литий-кобальтовая химия очень нестабильна, поэтому использовать ее нужно осторожно. Нельзя допускать возможности быстрой зарядки при использовании метода ускоренного или дельта V заряда. При такой зарядке более стабильный аккумулятор может полностью зарядиться в течение одного часа. Литий-кобальтовый же заряжать таким способом опасно. Также нельзя использовать литий-кобальтовый аккумулятор с такой нагрузкой, при которой он может разрядиться меньше, чем за 30 минут. Для батарейки с данной химией без защиты и то и другое приведет к воспламенению электролита.

Химия на основе литий-кобальтовой технологии сыскала большую популярность среди аккумуляторов 18650 для электронных сигарет. Какого лучше производителя аккумуляторов данной категории выбрать, рекомендуется смотреть в отзывах. Ввиду определенной нестабильности такие аккумуляторы надо выбирать осторожно.

Пороговым значением на заряд литий-кобальтового аккумулятора является граница в 4,2 вольта. Выскакивание напряжения аккумулятора выше данной границы будет означать перезаряд, допускать который крайне не рекомендуется. Использование слишком мощных зарядных устройств пагубно влияет на литий-кобальтовую химию. Это портит батарейку и одновременно повышает риск воспламенения и взрыва электролита. Лучше всего использовать продвинутые зарядные устройства с возможностью регулировки подаваемой силы тока и применения разных настроек для зарядки. Наилучшим методом зарядки здесь будет алгоритм CC/CV - постоянный ток, постоянное напряжение voltage).

На кобальтовые батарейки плохо сказывается не только перезаряд, но и переразряд. Пиковым порогом на разряд является граница в 3 вольта. Если продолжать работать на кобальте после достижения такого напряжения батарейки, то это будет портить ее, увеличивая риск воспламенения. В идеале нужно прекращать работу на кобальте после 3,5 вольт. Отношение к литий-кобальтовой химии должно быть наиболее бережным. Перезаряд, переразряд, излишне низкий ом на разрядке, физические повреждения будут способствовать ухудшению химии, которое в конечном итоге приведет к взрыву. В случаях с очень высоким током на заряд и очень низким сопротивлением он может произойти сразу. Никель-кобальтовая химия очень токсична. При возгорании она выделяет очень вредные для здоровья газы, вдыхание которых может привести к летальному исходу.

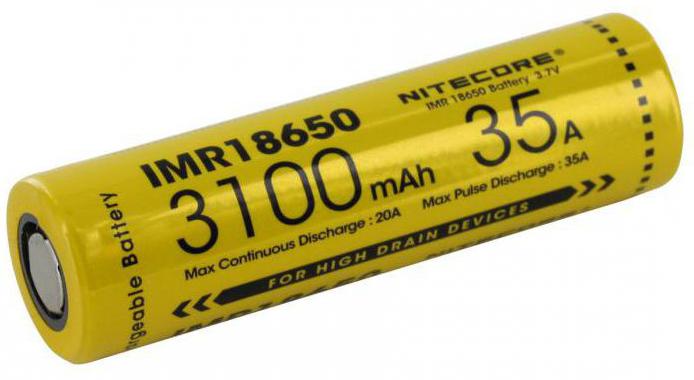

Литий-марганцевые аккумуляторы

Литий-марганцевые аккумуляторы являются наиболее популярными, в первую очередь за счет стабильности своей химии при практически аналогичных кобальтовым аккумуляторам свойствам. Поэтому на многие марганцевые батарейки не ставится контроллер заряда и при этом производители гордо вешают на них флажок «безопасные».

Марганцевые аккумуляторы способны долго и спокойно работать в нагрузку (с очень низким омом). Это, конечно, в любом случае не хорошо, но в отличие от кобальтовых элементов, марганцевые прослужат в этом случае гораздо дольше. Марганцевые элементы имеют хороший баланс емкости и силы, однако проигрывают кобальтовым в емкости. Предосторожности при зарядке IMR аккумуляторов почти такие же, как и у кобальтовых. Максимальная граница - 4,2 вольта. Использование больших токов на заряд не взорвет электролит, но сильно его подпортит. И это, конечно же, зависит от силы подаваемого тока. Чем он сильнее, тем быстрее произойдет зарядка, но тем хуже будет для химии. Рекомендуемый метод зарядки - CC/CV. Еще один плюс марганцевых элементов в том, что они способны выдержать глубокий разряд в 2,5 вольт. Как бы там ни было, не стоит часто доводить марганцевый аккумулятор до такого состояния.

Данный тип электролита также характеризуется отсутствием взрывного эффекта. Это связано с использованием графита в качестве материала для анода. При критическом нарушении условий эксплуатации (очень низкое сопротивление или очень высокий ток на заряд) даже на аккумуляторе без защиты будет выделяться газ, но воспламенения или взрыва не произойдет.

В целом за счет своих усредненных показателей литий-марганцевые аккумуляторы 18650 по характеристикам лучше. Какие именно аккумуляторы данной категории выбрать, следует смотреть в отзывах отдельно по каждой из фирм изготовителей.

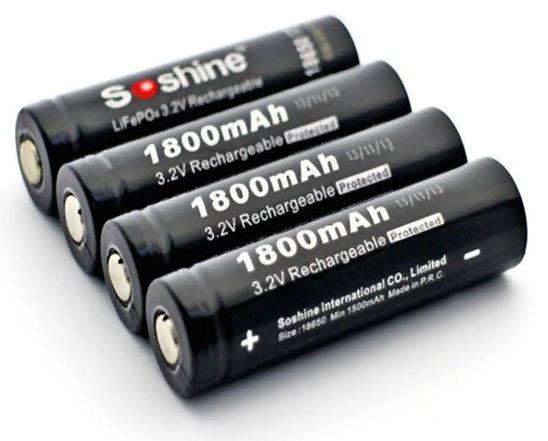

Литий-железо-фосфатные аккумуляторы

Литий-железо-фосфатные (феррофосфатные) являются самыми безопасными из семейства Это их основное отличие. Стабильность химии LFP батареек даже лучше, чем у марганцевых. Это связано с использованием железо-фосфатного катода, который обладает отличной термоустойчивостью и отсутствием токсичности. Почти все железо-фосфатные батарейки не оснащаются контроллером заряда, а чтобы довести их до взрыва или возгорания без физических повреждений, нужно сильно постараться. Они хорошо переносят разные злоупотребления в работе, например, очень низкое сопротивление.

Феррофосфатные элементы имеют самый высокий срок службы (2000 циклов заряд-разряд) среди литий-ионных. Из минусов - низкая емкость, примерно на 50 % ниже, чем у кобальтовых, и примерно на 15 % ниже, чем у марганцевых аккумуляторов. Еще одна особенность этих батареек - стабильность напряжения при использовании, которое колеблется возле границы в 3,2 вольта вплоть до разряда. Это свойство дает феррофосфатным батарейкам больше преимуществ для использовании их в последовательном соединении (если аккумуляторы собираются в цепь, то есть в аккумуляторную батарею). Железо-фосфатные аккумуляторы имеют токоотдачу ниже, чем у своих собратьев по химии, однако среди них можно встретить и высотоковые. Железо-фосфатные аккумуляторы стареют чуть медленнее, чем другие литий-ионные батарейки, но, как и вышеописанные, их нельзя хранить разряженными.

В поисках информации о том, какой аккумулятор 18650 лучше для фонаря или радиоуправляемой модели, рекомендуют остановить свой выбор именно на аккумуляторах с данной химией. Ввиду вышеописанных свойств они отлично подойдут для применения их в батареях данных приборов.

Химия данных источников питания позволяет спокойно заряжать их при помощи ускоренного метода. Феррофосфатные батарейки очень устойчивы к перезаряду. Что же касается разряда, то его максимально допустимая граница равна 2 вольтам. Ближе к концу работы устойчивое напряжение аккумулятора будет резко снижаться. Частый разряд ниже этой границы будет быстро портить батарейку.

В завершение

На этом описание маркировок аккумуляторов, тхнических характеристик 18650, какие лучше из них, и разных типов химии мы закончим. Надеемся, что данная информация поможет определить, какой аккумулятор подходит для конкретного прибора. Данные здесь рекомендации и характеристика даны в весьма сжатой форме. Аккумуляторам посвящены целые форумы, сайты и даже книги. Наиболее полную информацию о них не уложить в одну статью. Мы уже не говорим о том, что для их изучения необходимо знать множество специальных терминов и электрохимию в целом.

Аккумуляторы типа 18650, 14500 и другие набрали серьезную популярность на нашей территории. Их можно использовать в мощных фонарях, электронных сигаретах и других устройствах. Однако, когда возникает надобность зарядить аккумулятор 18650, неопытные пользователи задают вопрос: а где плюс, где минус? На самом деле этот вопрос имеет место быть, так как не на всех аккумуляторах можно заметить соответствующие обозначения.

Сразу обращаем внимание! Аккумуляторы 18650 и другие, очень схожи с обычными пальчиковыми батарейками, соответственно вы можете постоянно ориентироваться на них.

Единственное отличие – это плюс, он явно выступает, смотрите на фото.

Вот так выглядит минус пальчиковой батарейки, ничего сложного нет.

Как правило, на пальчиковых батарейках всегда есть обозначения, но почему их не указывают на аккумуляторах – это достаточно серьезный вопрос.

Как отличить полярность

Вот так выглядит положительный контакт на аккумуляторе:

1. Есть отверстия. Как правило, их четыре, но в некоторых модификациях они могут отличаться (встречаются они крайне редко).
2. Плюс всегда немного выступает.
3. Плюс не может быть плоским.

Минус на АКБ 18650 выглядит как показано на фото:

Как вы могли заметить – он плоский. Минусовый контакт не имеет никаких выпуклостей и отверстий, соответственно ориентируйтесь на это.

Как определить полюса на АКБ с защитой

Принцип определения здесь такой же, но вы должны понимать, что с защитой АКБ имеют большие размеры, и использовать их для электронной сигареты не предоставляется возможным.

Что будет, если перепутать плюс и минус

Если вы случайно перепутаете плюс с минусом, то рискуете полностью спалить свое устройство. Так как оно начнет заряжать не свои полюса и аккумулятор практически сразу выйдет из строя. Хорошо, если он просто сломается, но существует вероятность, что он взорвется очень сильно, а это может спровоцировать и сильный пожар в доме.
