Тачскрин, сенсорное стекло и дигитайзер. Что такое дигитайзер в смартфоне

Планшетные ПК, Tablet PC,

В этой статье мы опишем как работает разработка Wacom. Эта разработка позволяет вводить информацию при помощи стилуса в планшетный компьютер Tablet PC.

Рулонный Дигитайзер

На большинстве индивидуальных компов в качестве устройств ввода употребляются обычные клавиатура и мышь. В несовершенстве такового интерфейса удостоверился каждый, кто хоть раз пробовал написать либо нарисовать что-либо при помощи компьютерной мыши. Но первыми с необходимостью разработки устройства для ввода графической инфы в виде обычной кисти либо пера столкнулись обитатели Стране восходящего солнца ведь японский язык насчитывает выше 30 тыс. иероглифов, в начертании которых принципиально серьезное соблюдение геометрических пропорций. Видимо, конкретно благодаря этому обстоятельству поначалу проводные планшеты появились в Стране восходящего солнца.

1-ый графический планшет с беспроводным пером выпустила на рынок в 1984 году основанная год назад японская компания WACOM. В 1987 году инженерами WACOM было создано чувствительное к нажиму беспроводное перо, работающее без частей питания. Внедрение в качестве устройства ввода информации беспроводного пера и стало основной мыслью всех разработок WACOM. Снаружи перо смотрится как рядовая ручка, но не содержит ни батарей, ни магнитов, что делает его очень легким и комфортным в воззвании.

Еще в 1997 году был сотворен особенный модуль PenTools, подключаемый к Adobe Photoshop и поддерживающий чувствительность к силе нажатия и к углу наклона пера .

С разработкой графических планшетов компания WACOM вела работу по их интеграции с жидкокристаллическими дисплеями. Самое первое подобное устройство PL-100 V поступило в продажу в 1989 году, а в 1996-м был создан интегрированный с планшетом TFT-дисплей.

Интегрированный с планшетом 15-дюймовый цветной TFT-дисплей PL-500 появился на рынке в 2000 году.

Компания WACOM является основным поставщиком дигитайзеров для компьютеров серии Tablet PC, работающих под управлением Microsoft Windows XP Tablet PC Edition и Windows7.

В основе запатентованной WACOM технологии беспроводного пера лежит явление электромагнитного резонанса. Сетка проводов, расположенная в планшете, генерирует на радиочастоте слабое электромагнитное поле.

Перья ручки (стилус), способные регистрировать силу нажатия. Как правило, в основе механизма ввода информации лежит использование конденсатора переменной ёмкости. В частности, такой тип датчика используется в стилусах планшетов находящихся на нашем сайте Также ввод информации может осуществляться с помощью компонента с переменным сопротивлением или переменной индуктивностью. Существуют реализации, в основе которых лежит пьезоэлектрический эффект. При нажатии пера в пределах рабочей поверхности планшета, под которой проложена сетка проводников, на пластине пьезоэлектрика возникает разность потенциалов, что позволяет определять координаты нужной точки.

Такие планшеты вообще не требуют специального пера и позволяют чертить на рабочей поверхности планшета как на обычной чертёжной доске.Кроме координат пера, в современных графических планшетах также могут определяться давление пера на рабочую поверхность, наклон, направление поворота в плоскости планшета и сила сжатия пера рукой.

Планшет начинает чувствовать перо приблизительно в 10 мм от своей рабочей поверхности , то есть под перо можно подкладывать любые неметаллы (бумагу, пленку или плексиглас) и обводить изображение вручную. Ценное свойство планшета его абсолютная нечувствительность к нажатию посторонними предметами, в том числе рукой.

Очень популярен среди дизайнеров, при создании эскиза дизайнеры признали его хорошей заменой традиционному рисованию карандашом на бумаге. При построении трехмерной геометрии на основе эскиза пользоваться им в этом случаен удобнее, чем обычной мышью или трекболом. В результате повышается удобство и качество работы, а также сокращается время проектирования.

В настоящее время планшетные компьютеры работающие под управлением Microsoft Windows XP Tablet PC Edition и Windows7,поддерживают все графические программы, как векторные так и растровые.

Ручка для планшета, пьезоэлектрический стилус, стилус Wacom, Digitizer pen, это устройство ввода информации в планшетный компьютер. Tablet PC.

graphics tablet или graphics pad, drawing tablet, digitizing tablet, digitizer - дигитайзер, диджитайзер это технология ввода информации.

Тезисы

Дигитайзер что это. Что представляет собой дигитайзер, как его применяют и для чего он служит . Что такое стилус и для чего его применяют. В статье рассказывается о том, что такое стилус, для чего он нужен, каким бывает. GURO HOMEPAGE. - Что такое планшет - Все да и не предназначен он для этого 5 лет служит Cintiq. Использование приложения "Панель. При этом он будет после чего операционная система внешний дигитайзер или даже. Реферат: Дигитайзер - Xreferat. com - Банк рефератов. Дигитайзер или планшет кто работал в AutoCAD"е для DOS, знает, что чем в результате чего. Устройства ввода информации . Тачпад служит для перемещения Созданный для досуга, он Что такое драйвер. Выбор графического планшета на примере Wacom. Внешние устройства компьютера - Полезное о. Служит для ввода что он не нуждается в и какой тип для чего используется. Занятие 8 по курсу «Информационные технологии». что такое компьютерная программа и для чего и служит для Он. Для чего служит ПЗУ? Определение понятия. Что такое жёсткий диск? Ответы к билетам по курсу «Информатика и икт» для проведения.

Графический планшет (graphics tablet ) - устройство ввода векторной графической информации в ЭВМ. Устройство «планшет» (или дигитайзер, digitizer, диджитайзер) состоит из собственно планшета (участок плоской поверхности) и рисующего прибора (курсора, стила, пера, наводчика (puck)). При нажатии на кнопку курсора его местоположение на поверхности планшета фиксируется, а координаты передаются в компьютер.

Дигитайзер - абсолютное устройство. Для выбора некоторой позиции на экране необходимо указателем дигитайзера выбрать соответствующую точную точку на планшете. За каждой кнопкой как наводчика, так и пера можно закрепить определенные действия (copy, save и другое). Гибкость выполнения такого назначения зависит от программируемости драйвера устройства.

Типы дигитайзеров

Принцип работы Описание Примеры устройств
Акустический Первые устройства, в которых позиция пера, оборудованного источником звука (микроискровой разрядник), определяется путем сопоставления запаздывания звуковых сигналов, воспринимаемых микрофонами, расположенными на планшете. Подвержены акустическим помехам Общее наименование - spark tablet (искровые планшеты)
Электромагнитный Проволочная сетка, проложенная под поверхностью планшета, производит слабое электромагнитные излучение, которое принимается пером и определяет его координаты RAND Tablet, известный как Grafacon (Graphic Converter), 1964 года
Пассивный курсор Используется принцип электромагнитной индукции. Проволочная сетка образует совокупность «антенн», передающих и принимающих сигналы (RAND Tablet только передает). Есть образцы, воспринимающие силу нажима на перо (изменение встроенной в кончик пера емкости). Возможен бесконтактный съем координат. Ручка может не требовать питания Технологии фирмы Wacom
| Активный курсор Ручка содержит генератор сигналов, воспринимаемых планшетом, поэтому она требует питания скорее, чем сам планшет. Это дает также более четкий электрический сигнал, чем в случае электромагнитной индукции FinePoint Innovations
Технология «резистивного сенсорного экрана» Пересекающиеся координатные провода разделены тонким слоем изолятора, проводимость которого изменяется под нажимом пера. Не требует питания пера, воспринимает как координаты, так и силу давления пера Nintendo DS

Часто с дигитайзером связывают управление командами в AutoCAD и аналогичных системах с помощью накладных меню. Команды меню расположены в разных местах на поверхности дигитайзера. При выборе курсором одной из них программный драйвер интерпретирует координаты указанного места, посылая соответствующую команду на выполнение.

Для устройств рукописного ввода информации характерна такая же схема работы, однако введенные образы букв дополнительно преобразуются в буквы с помощью программы распознавания, а размер площадки для ввода меньше. Устройства перьевого ввода информации часто используются в карманных компьютерах, в которых нет полноценной клавиатуры.

Принцип действия

Действие дигитайзера основано на фиксации местоположения курсора с помощью встроенной в планшет сетки, состоящей из проволочных или печатных проводников с довольно большим расстоянием между ними (от 3 до 6 миллиметров). Однако механизм регистрации положения курсора позволяет получить точность считывания информации, намного меньшую шага сетки (до 100 линий на миллиметр). Шаг считывания информации называется разрешением дигитайзера.

По технологии изготовления дигитайзеры делятся на два типа:

  • электростатические (ЭС);
  • электромагнитные (ЭМ).

В первом случае регистрируется локальное изменение электрического потенциала сетки под курсором. Во втором - курсор излучает электромагнитные волны, а сетка служит приемником. Фирма Wacom создала технологию на основе электромагнитного резонанса, когда сетка излучает, а курсор отражает сигнал. Но в обоих случаях приемником является сетка. Следует отметить, что при работе ЭМ-планшетов возможны помехи со стороны излучающих устройств, в частности мониторов.

Независимо от принципа регистрации существует погрешность в определении координат курсора, называемая точностью дигитайзера. Эта величина зависит от типа дигитайзера и от конструкции его компонентов. На нее влияет неидеальность регистрирующей сетки планшета, способность воспроизводить координаты неподвижного курсора (повторяемость), устойчивость к разным температурным условиям (стабильность), качество курсора, помехозащищенность и прочие факторы. Точность существующих планшетов колеблется в пределах от 0.005 до 0.03 дюйма. В среднем точность электромагнитных дигитайзеров выше, чем электростатических.

Таблица характеристики дигитайзеров

Английский термин Русский термин Комментарий
Surface Sizes Размер рабочей поверхности Устанавливает размеры чувствительной части поверхности дигитайзера
Resolution Разрешение Обозначает шаг считывания дигитайзера (физическая характеристика, она гораздо лучше, чем реально достижимая точность снятия координат указующего устройства)
Accuracy Точность Указывает на погрешность снятия координат
Output Rate Скорость обмена Указывает на реальную скорость передачи координат дигитайзером
Technology Технология Описывает физический принцип получения координат
Save&Recall Пользовательские настройки Наличие и количество сохраняемых с возможностью последующего вызова настроек параметров дигитайзера
Output Formats Форматы данных Обычно указывается количество различных форматов данных, на которые можно настроить интерфейс дигитайзера
Surface Menu Аппаратное меню Количество и вид аппаратно-реализованных меню на поверхности дигитайзера
LED"s Индикаторы Наличие или отсутствие индикаторов, сообщающих о состоянии дигитайзера
Support Software Программное обеспечение Разнообразие программного обеспечения, входящего в состав стандартной поставки дигитайзера. Обычно его разнообразие ни о чем не говорит. Важно удобство работы с программой установки и настройки параметров, а также наличие качественных драйверов для тех программ, с которыми вы собираетесь работать
Dual Orientation Двойная ориентация Возможность переключать направление осей дигитайзера
Warranty Гарантия Срок стандартного гарантийного обслуживания
Pen Перо Характеристики указующего устройства типа «перо». К характеристикам относятся число кнопок, вид чувствительности наконечника пера (нечувствительный; выключатель, реагирующий на силу нажима и так далее), наличие или отсутствие провода
Cursor Курсор Характеристики указующего устройства типа курсор: число кнопок, наличие или отсутствие провода
Shielding Покрытие Наличие дополнительного покрытия поверхности дигитайзера

Шаг считывания регистрирующей сетки является физическим пределом разрешения дигитайзера. Мы говорим о пределе разрешения, потому что следует различать разрешение как характеристику прибора и как программно-задаваемое разрешение, а это переменная величина в настройке дигитайзера. В спецификации на изделие всегда указываются обе характеристики - предел разрешения и точность (таблица 5.5).

На результат работы также влияет точность действий оператора. В среднем хороший оператор вносит погрешность не более 0.004 дюйма. Требования к нему достаточно высокие.

Технологии чувствительных к нажиму дигитайзеров

В настоящее время существует две технологии, применяемые в чувствительных к нажиму дигитайзерах: первая - электромагнитный резонанс, на основе которого работают дигитайзеры фирмы Wacom, позволяющий применять пассивное стило, а вторая - метод активного курсора.

При использовании электромагнитного резонанса излучающим (активным) устройством является сам дигитайзер. Перо отражает волны, а дигитайзер анализирует это отражение, для того чтобы установить координаты пера в данный момент. Поэтому перо или курсор не имеют ни батарей, ни шнура, подающего напряжение на микросхемы внутри курсора. При использовании активного курсора он создает излучение, сообщая таким образом дигитайзеру о своем местоположении. В этом случае либо батареи, либо провод являются его неотъемлемым атрибутом.

Для подключения планшета обычно используется последовательный порт. Распространенными параметрами являются разрешение порядка 2400 тнд и высокая чувствительность к уровням нажатия (256 уровней). Эта особенность позволяет моделировать нажатие на кисть или перо при работе с соответствующими графическими программами. Графические планшеты и дигитайзеры производят CalComp, Mutoh, Wacom и другое

Для устройств рукописного ввода информации характерна такая же схема работы, однако введенные образы букв дополнительно Преобразуются в буквы с помощью программы распознавания, а Размер площадки для ввода меньше. Устройства перьевого ввода информации часто используются в карманных компьютерах (КПК, или PDA - Personal Digital Assistant, см. гл. 7), в которых нет полноценной клавиатуры.

Указующее устройство

До этого момента при упоминании указующего устройства мы называли его курсором, хотя существует еще и перо (или стило). Курсоры более популярны среди пользователей САПР. Перья в виде ручки снабжаются одной, двумя или тремя кнопками. Кроме того, есть простые перья и перья, чувствительные к нажиму. Последние особенно интересны для художников и аниматоров. Если курсор неудобен, то связанный с его использованием ущерб составит гораздо большую сумму, чем разница в стоимости дорогих и дешевых дигитайзеров.

Курсоры

Курсоры бывают четырех-, восьми-, двенадцати- и шестнадцатикнопочными. Продукты некоторых производителей являются исключением из правила, например, Осе Graphics добавляет на большом курсоре семнадцатую, «самую главную» кнопку. Одними из лучших признаны четырехкнопочные курсоры фирмы CalComp - их чаще прочих фотографируют и помещают в журналах. Здесь вторая и третья кнопки расположены рядом, а первая и четвертая L-образной формы обрамляют средние. Традиционным считается ромбовидное расположение кнопок, которому продолжают следовать другие известные производители. Однако для двенадцати- и шестнадцатикнопочных курсоров стандартом является «табличное» расположение кнопок (как на телефонном аппарате).

При выборе курсора надо принимать во внимание, кроме удобства пользования, еще и количество клавиш на нем. Например, для работы в AutoCAD чем больше на курсоре клавиш, тем лучше, потому что дополнительным кнопкам можно назначить одношаговые функции в MNU-файле AutoCAD.

Перья

Перья производятся с одной, двумя и тремя кнопками. Есть перья, чувствительные к нажиму, особенно привлекательные для компьютерных художников и аниматоров. Такое перо может воспринимать до 256 годаадаций усилия нажима. Степени нажима ставят в соответствие толщину линии, цвет в палитре или его оттенок. В результате можно имитировать на компьютере процесс рисования масляными красками, темперой или акварелью на специально подобранной фактуре. Для реализации этих возможностей необходимо иметь специальное программное обеспечение.

Удобство пера - характеристика сугубо субъективная, как и при выборе авторучки. Некоторым нравятся легкие перья фирмы Wacom, в то время как другие предпочитают более тяжелые, но хорошо сбалансированные перья Kurta. Как курсоры, так и перья бывают как с проводом, так и без него. Беспроводной указатель удобнее, но он должен иметь батарею питания, что утяжеляет его и требует дополнительного обслуживания.

Исключение составляют пассивные неизлучающие перья Wacom, однако они воспринимают вдвое меньше градаций нажима. Появились модели с модифицируемыми курсорами, которые могут работать как с внешним, так и со встроенным питанием.

Выбор дигитайзера

В первую очередь, выбирая дигитайзер, следует принимать во внимание надежность его драйверов и удобство указующего устройства (это может быть стило или курсор). Конструктивно планшеты бывают жесткими и гибкими (таблица 5.6-5.8). Гибкие дигитайзеры появились в 1994 году Низкая цена, небольшой вес (7 кг в упаковке), компактность при транспортировке выгодно отличают их от традиционных жестких. От того, для каких работ выбирается дигитайзер, зависит его формат. Размер рабочего поля обычно от 6 х 8«до 44 х 62». Изготовители гибких планшетов по новой технологии утверждают, что могут «вырезать» их любого формата. Часто пользователи называют формат по аналогии с бумажными листами, но размер 305 х 305 миллиметров трудно соотнести с каким-то стандартным форматом. От рода решаемых задач зависит и точность устройства. Электрическое питание для дигитайзера подается с помощью встроенного или выносного блока питания, а в отдельных моделях - по последовательному порту.

Таблица моделей дигитайзеров

Марка Характеристики Общий вид изделия
Интерфейс и питание: USB. Операционная система: MS Windows 98SE/ME/2000/XP. Планшет: рабочая область 3х4; разрешение 2000 линий/дюйм. Перо: количество кнопок - 2, чувствительность нажатия - 1024 уровней, беспроводное. Имеет программируемую «Hot-KEY» зону. Кнопки пера могут работать как кнопки обычной мыши, а также могут быть запрограммированы соответственно правой и левой кнопкам мыши
Genius G-Note 5000 A5.32Mb Интерфейс: USB. Операционная система: ХР/2000. Планшет: рабочая поверхность А5 (8«х 6»), питание - 4 батарейки AAA, 32 Мбайт встроенной памяти позволяют сохранить более 500 исписанных страниц. Перо: сменные насадки
Wacom Graphire4, A6.128 x 93 мм Интерфейс: USB. Операционная ситема: Windows 98SE/ME/2000/XP, Apple MacOS X 10.2. 8. Планшет: рабочая область A6 (128 x 93 миллиметра рабочая область), разрешение 2032 строк/дюйм.

Перо: количество кнопок - 2, чувствительность нажатия - 512 уровней, беспроводное

Hitachi T-15XL EM Panel, A4+, 304 x 228 миллиметров, TFT, 15«, VGA, USB, аудио В планшет (рабочая область А4.304 х 228 мм) вмонтирован монитор - 15» LCD TFT. Размер шага -0.297 миллиметров, максимальное разрешение - 1024 х 768, цветовая палитра - 18-бит (262 144 цветов), яркость - 250 кд/м 2 , контрастность - 400: 1, угол просмотра слева/справа - 60°/60°; угол просмотра снизу/сверху - 60°/40°. Интерфейсы - VGA, HD-15F, USB Тип Б. Аудиовход - мини 3.5 миллиметров стерео, аудиовыход - мини 3.5 миллиметров стерео. Адаптер питания - 220 В (перемен. ток), 50/60 Гц, 30 Вт Hitachi T-15XL EM Panel, A4+, 304 x 228 миллиметров, TFT, 15", VGA, USB, аудио
Интерфейс: USB, Bluetooth. Операционная система: Windows ХР. Планшет: рабочая область 4.5«х 6», разрешение 500 dpi. Перо: количество кнопок - 1
Интерфейс: USB. Операционная система: Windows 98SE/ME/2000/XP, Apple MacOS 9.0, Apple MacOS X 10.1. 5. Планшет: рабочая область А6 (128 х 93 мм), разрешение 2000 dpi. Перо: количество кнопок - 2, чувствительность нажатия - 512 уровней, беспроводное. Максимальное рабочее расстояние 5 миллиметров. Мышь: Wacom ЕС-140, оптическая, беспроводная, 2 кнопки, кнопка/колесо прокрутки
Серия широкоформатных дигитайзеров для САПР и ГИС. Имеют модификации: со стандартной точностью (±0.2 мм), повышенной (±0.1 мм), высокой (±0.05 мм). Модели с высокой точностью комплектуются курсором с подсветкой рабочей зоны. Типы указателей: беспроводной 4- или 16-кнопочный курсор. Дигитайзеры по дополнительному заказу можно укомплектовать напольными подставками различных типов. Модели формата А4-АЗ: точность ± 0.25; разрешающая способность 1001 линий/мм или 2540 линий/дюйм

Таблица планшетных дигитайзеров большого формата

Характеристики Марка
SUMMA SummaGrid KURTAXLC GTCO SUPER 3 NUMONICS BIDMATE ALTEK UTE
Рабочая поверхность, мм 610 x 914.914 х 1220.1220 х 1524 610 x 914.914 х 1220.1067 х 1524 610 x 914.914 х 1220.1118 х 1524 610 x 914.914 х 1220
Разрешение, линий/мм 100 100 40 40 40 40
Точность, мм ±0.203 ±0.127, по заказу ±0.381 ±0.254, ±0.127, по заказу ±0.254 Не сообщается ±0.254
Скорость обмена, точек/с 200 100 200 200 200 Не сообщается
Перо 2-кнолочное, наконечник или 2-кнопочное, чувствительный наконечник (возможно беспроводное) 3-кнопочное, возможно беспроводное 2-кнопочное 2-кнопочное, наконечник 1-кнопочное 1 -кнопочное
Курсор 4-, 16-кнопочный, возможен беспроводной 4-, 16-кнопочный, проводной 4-, 16-кнопочный, проводной 4-, 16-кнопочный, проводной 1-, 4-, 16-кнопочный, проводной
Количество форматов данных 34 3 4 9 12 8
Аппаратное меню Нет Установка параметров Установка параметров Установка параметров Нет

Таблица гибких дигитайзеров

Характеристики Марка
CalComp Drawing Rex 333641 CalComp DrawingFlex 334841 GTCO Rollup 2024R GTCO Rollup 3036R GTCO Rollup 3648R
Рабочая поверхность, мм 762 х 914 914 х 1220 508 x 610 762 x 914 914 х 1220
Разрешение, линий/мм 100 100 40 40 40
Точность, мм ±0.254 ±0.381 ±0.254 ±0.254 ±0.254
Скорость обмена, точек/с 150 150 Не сообщается Не сообщается Не сообщается
Перо 2-кнопочное, наконечник, беспроводное 1-кнопочное, наконечник, проводное
Курсор 4- и 16-кнопочный, беспроводной 4 - и 16-кнопочный, проводной 4- и 16-кно-почный, проводной
Технология ЭМ ЭМ ЭС ЭС ЭС
Количество форматов данных 34 34 2 2 2
Аппаратное меню Макро, пользовательские настройки, установка параметров Установка параметров Установка параметров Установка параметров

Дигитайзер (со световым пером) является профессиональным стандартным устройством для графических работ, так как он позволяет с помощью соответствующих программ преобразовать в векторный формат изображение, полученное в результате передвижения руки оператора.

Первоначально дигитайзер был разработан только для систем автоматизированного проектирования (CAD) требующие задание точного значения координат большого количества точек. Выполнить это требование при использовании обычных устройств ввода (клавиатуры) трудно, а при помощи мыши практически невозможно.

Состав:

    Графический планшет;

    Устройство указания (курсор или световое перо).

Принцип действия: - основан на регистрации местоположения устройства указания с помощью интегрированной в планшет сетки, состоящий из проводников. Расстояние между соседними проводниками может быть 3-6 мм.

В зависимости от механизма определения местоположения устройства указания, дигитайзеры подразделяются: - электростатические и электромагнитные.

В первом случае: – определение местоположения устройства осуществляется путем регистрации локального изменения электрического потенциала сетки под курсором.

Во втором случае: - курсор является передатчиком, а сетка – приемником.

Характеристики дигитайзера:

    разрешение – характеризует шаг считывания информации в ячейке сетки и измеряется количеством линий на 1мм. (линий/мм).

    Погрешность в определении координат, которая возникает вследствие погрешностей регистрирующей сетки, влияние температуры, помех и т.д. И составляет 0,1 – 0,7мм.

В среднем погрешность электромагнитных дигитайзеров меньше чем электростатических.

Графический планшет

Графический планшет бывает на твердой (планшетный дигитайзер) или гибкой (гибкий дигитайзер) основе. Размер рабочего поля дигитайзера как формат бумаги (например, А4, А3).

Курсор, перо

В качестве устройства указания в дигитайзерах может использоваться курсор или перо.

Среди пользователей приложений САПР (CAD) наиболее популярен курсор. Он может быть: 4-, 8-, 12- или 16 кнопочный. Одним из лучших признан 4-кнопочный курсор. Перья имеют одну, две или три кнопки. Существуют перья, чувствительные к нажатию, имеющие до 256 градаций степени нажима. От нажатия зависит либо толщина линии, либо оттенок цвета. Перо имитирует кисть при рисовании акварелью, масляными красками, и т.д.

Для реализации возможностей дигитайзера необходимо специальное программное обеспечение (AdobePhotoShopFractalDesigner).

Питание дигитайзера

Питание для дигитайзера подается со встроенного или внешнего блока питания. Для некоторых моделей - от последовательного порта.

      1. Сканеры, типы сканеров и их технические характеристики. Назначение, состав и принцип работы Назначение и классификация сканеров

Сканером называется устройство, позволяющее вводить в компьютер в графическом виде текст, рисунки, слайды, фотографии и др. Сканеры можно классифицировать по следующим признакам:

    по способу форматированию (кодированию) изображения;

    по типу кинематического механизма (способу перемещения преобразователя свет-сигнал и оригинала относительно друг друга);

    по типу вводимого изображения;

    степени прозрачности оригинала;

    особенностям аппаратного и программного обеспечения.

    Способ форматирования изображения

    Линейный

    Матричный

    Кинематический механизм

    Настольный

    Комбинированный

    Тип сканируемого изображения

    Черно-белый

    Полутоновый

    Прозрачность оригинала

    Отражающий

    Прозрачный

    Аппаратный интерфейс

    Специализированный

    Стандартный

    Программный интерфейс

    Специализированный

    TWAIN- совместимый

Способ формирования изображения

Технология считывания данных в современных устройствах оцифровывания изображений реализуется на основе использования светочувствительных датчиков двух типов: приборов с зарядовой связью (ПЗС) илифотоэлектронных умножителей (ФЭУ).

) является компьютерным периферийным устройством, которое позволяет рисовать от руки изображения и графику таким же образом, как и на бумаге, но благодаря этому устройству, рисунки оцифровываются и могут подвергаться компьютерной обработке.

Дигитайзер состоит из сенсорной панели, стилуса (пера) и подключается к компьютеру. Все, что рисуется на его поверхности, отображается непосредственно на мониторе компьютера, к которому устройства подключено. Первым устройством, являющимся предшественником современного, стал фототелеграф, запатентованный Элишей Грей (Elisha Gray) в 1888 году.

Одним из важных событий детства Саши стал ее родителей. Они, когда девочке было пять лет. А семь лет спустя ее мать повторно вышла замуж, и новая семья перебралась на юг США.

Отношения с приемным отцом не удались с самого начала. Подлинная семейных отношений никому не известна. В шестнадцать лет Саша сказала, что хочет уйти из дома. Но когда мать услышала от дочери некую историю, она забрала всех и вновь уехала в Сакраменто.

Когда будущая закончила школу, она поступила в колледж. Там Саша посещала уроки актерского мастерства. Одновременно подрабатывала официанткой в баре. У девушки была заветная мечта – переехать в Лос-Анджелес.

Карьера в порноиндустрии

В время девушка Марина Энн Хэнцис решила стать порнозвездой Сашей Грей – никому не известно. В некоторых интервью девушка отмечала, что вопросы сексуальности начали интересовать ее уже с одиннадцати лет. Единственное, что известно точно: в Лос-Анджелес актриса приехала уже с желанием быть порнозвездой.

Популярность Саша обрела уже спустя несколько месяцев работы в adult-индустрии. К 2010 году она снялась в трех сотнях фильмов. Актриса стала лауреатом кинематографических премий, которые вручают актрисам ее жанра.

Саша Грей не раз признавалась, что любит свою профессию. Также она говорила, что не курит, редко принимает алкоголь и не употребляет наркотики. Все это ломает стереотип о том, что девушки-порноактрисы – жертвы и асоциальные личности.

Жизнь Саши в настоящее время

В 2011 году Саша Грей выпустила книгу «Секс по-новому», которая представляет собой фотоальбом. Он показывает этапы ее творчества в порно и закулисный мир «взрослого» кино. В мае 2013 года вышла вторая

Современный технический рынок изобилует разными видами гаджетов и электронного оборудования. Выбор покупателей, главным образом, зависит от цели использования устройств. Еще в 70-е годы прошлого столетия в коммерческой сфере появилось чудо техники - дигитайзер. Что это такое и для чего он нужен, сегодня знает, увы, далеко не каждый. Попробуем разобраться.

Об устройстве

Отбросив вычурные технические термины, дигитайзер можно определить как преобразующий готовое, бумажное или в цифровой формат. Но не стоит путать его с привычным сканером.

Дигитайзер состоит из сенсорного экрана (собственно планшета) и рисующего прибора (пера, стилуса, курсора и пр.). Работу на таком устройстве можно уместить в два действия:

  • размещение изображения на экране;
  • фиксация координат пера или курсора по планшету.

В случае с анимацией, необходимо лишь профессиональное владение стилусом.

Типы

Технология ввода в дигитайзерах различна. В этой связи выделяют пять типов устройств:

  1. Акустические. Это одни из первых графических планшетов. Рисующее перо генерировало так называемые звуковые искры, которые улавливали микрофоны экрана. Таким образом, устройство определяло координаты информации. Существенным недостатком работы с планшетом было то, что ввод информации необходимо было делать в абсолютной тишине, так как акустические помехи могли испортить картинку. Данный тип дигитайзеров известен производством ряда устройств под общим названием Spark Tablet.
  2. Электромагнитные. Устройство таких планшетов было немного проще и производительнее предшествующих моделей. Под поверхностью экрана проходила проволочная сетка, излучающая слабые электромагнитные сигналы. Перо улавливало их, и так происходила фиксация его местоположения. К этой категории устройств относятся RAND Tablet, появившиеся еще в 1964 году.
  3. Пассивный курсор. Использовался все тот же принцип электромагнитной индукции, только в этих устройствах проволочная сетка и передавала сигналы, и принимала их. Ввод информации происходил при нажиме пера и бесконтактным путем. Рисующий прибор не требовал питания. Это был технический прорыв. Примером такого устройства может быть графический планшет Wacom.
  4. Активный курсор. В этом устройстве перемещен в перо. Соответственно, ему необходимо питание. Электрические сигналы давали более четкое изображение, чем электромагнитные. Данную категорию устройств представляла компания FinePoint Innovations.
  5. Сенсорный дигитайзер - это современные устройства. Под поверхностью экрана в них находятся координатные провода. Они разделены тонким изолятором. Под давлением на стилус меняется проводимость. Чувствительный экран восприимчив и к координатам, и к силе нажима рисующего прибора. Некоторые системы позволяют отцифровывать трехмерные объекты.

Разумеется, акцент необходимо сделать на характеристике сенсорных устройств. По типу сканирования информации различают ультразвуковой, магнитный и лазерный сенсорный экран-дигитайзер. Первый является менее точным и надежным, так как скорость звука здесь напрямую зависит от температуры, давления воздуха и прочих окружающих явлений.

Магнитные дигитайзеры более точны, но чувствительны к металлическим предметам, находящимся рядом (стульям, компьютерам, различному оборудованию). Такие помехи могут вызвать искажение картинки.

И, наконец, лазерные дигитайзеры являются самыми точными, но дорогими сегодня. Однако и эти устройства имеют ряд ограничений. На них невозможна оцифровка предметов с отражающей, яркой или вогнутой поверхностью.

Кроме того, сегодня на техническом рынке можно встретить жесткие и гибкие дигитайзеры. Последние были презентованы еще в 1994 году. Они более легкие, компактные при транспортировке. Блоки питания в них могут быть как встроенными, так и внешними.

Выбор

Важно помнить, выбирая такое серьезное и недешевое устройство, которое сразу должно соответствовать индивидуальным требованиям пользователя. Необходимо, чтобы внешняя надежность соответствовала внутренним характеристикам. Качественные драйвера, поддержка необходимого программного обеспечения и удобный указующий прибор - вот те три кита, на которых должен базироваться выбор покупателя. Современными компаниями-лидерами по производству дигитайзеров на техническом рынке являются Genius. Hitachi, CalComp, Wacom. Они создают графические планшеты с различным интерфейсом, операционной системой, диагональю.

Отдельно стоит поговорить об указующих приборах.

Курсоры

Сегодня указующие (или рисующие) приборы представлены двумя видами: курсорами и перьями. Первые пользуются особой популярностью. В зависимости от модели, они могут иметь 4, 8, 12 или 16 кнопок. Однако некоторые производители (например, One Graphics) добавляют еще одну кнопку - «самую главную». Но, как показывает практика, чем проще устройство, тем оно удобнее, надежнее и популярнее среди пользователей. Поэтому приборы с четырьмя кнопками имеют больший успех по сравнению со своими прогрессивными собратьями. Такие модели принадлежат компании CalComp.

Как утверждают специалисты, выбор курсора должен быть связан не только с легкостью управления и количеством кнопок, но и соотноситься с используемыми программами. В данном случае уместно говорить о AutoCAD.

Перья

Эти приборы считаются более удобными и чувствительными. Они предусматривают всего одну, две или три кнопки и реагируют на нажим руки. Перья - идеальные рисующие средства для художников и аниматоров. Степень давления на перо проявляется в изменении толщины линии, цвета, оттенка. Освоив такую хитрость, пользователь может имитировать рисование акварелью, масляными красками или темперой. Однако для реализации таких шедевров необходимы специальные программы.

Выбор перьев определяется субъективно. Некоторым пользователям по душе приборы, которые предлагает графический планшет Wacom. Они относительно тонкие и легкие. Другим же по вкусу тяжелые и сбалансированные фирменные перья Kurta.

Все указующие приборы могут быть проводными и беспроводными. Последние требуют питания от батареек, а потому являются более тяжелыми. Успешной попыткой исправить этот недостаток стали модели с внешним питанием.

Однако не стоит забывать о пассивных перьях от производителя Wacom, которые являются принимающим, а не отдающим элементом. Правда, эти приборы менее чувствительны к нажиму.

Вопросы потребителей

Нетрудно оценить спектр возможностей, которыми обладает дигитайзер. Что это такое и для чего он нужен - основные вопросы потребителей. Его основным предназначением являются профессиональные графические работы там, где требуется преобразование движений руки оператора в цифровую графику. Поэтому весьма просто определить аудиторию спроса. Это дизайнеры, компьютерные художники, аниматоры, архитекторы, которым необходимо автоматизированное проектирование. Однако еще в прошлом веке планшет-дигитайзер широко использовали в коммерции. Сегодня эта сфера может касаться недвижимости, транспорта и т. п.

Есть еще вопросы, которые часто задают покупатели: "Что позволяют делать плоттеры и дигитайзеры и почему очень часто их приобретают вместе?" Здесь можно провести аналогию со сканером и принтером. Если дигитайзер принимает и оцифровывает информацию, после чего пользователь может с помощью определенных программ внести коррективы в изображение на компьютере, то плоттеры являются своего рода принтерами. Они выводят информацию из цифрового формата в готовый, бумажный. Эти устройства также различаются по типам, характеристикам и пр.

Резюме

Легкое, понятное и доступное каждому управление - пожалуй, самая важная черта, которой обладает дигитайзер. Что это такое и для чего нужен, мы узнали. Ясно, что аналогов таким устройствам пока не найти. Конечно, можно использовать обычные сканеры. Однако для профессионального трехмерного проектирования самыми идеальными остаются дигитайзеры.

Тачскрин, или сенсорное стекло, является популярной запчастью для планшетов, телефонов, навигаторов. Выбрать подходящий тачскрин htc или тачскрин samsung вы можете в разделах запчасти для мобильных телефонов или запчасти для планшетов.

Существующие тачскрины для планшетов и других гаджетов можно разделить на 2 типа:

  • Резистивные (Resistive)
  • Емкостные (Capacitive)

Резистивный тачскрин — это обычное стекло, на которое нанесен слой проводника и тонкое упругое металлическое покрытие с высокой электропроводностью. Специальные распорки создают пустое пространство между слоями. Поверхность экрана покрывается специальным защитным материалом, предотвращающим появление царапин.

Преимущества:

Такой тачскрин купить можно весьма дешево. При работе с ним не имеет значение, чем вы коснулись поверхности стилусом или пальцем, важен лишь сам факт соприкосновения двух слоев. При этом нужно слегка надавливать на экран. Такими были, например, тачскрины для телефонов samsung первого «сенсорного» поколения.

Недостатки резистивного сенсора:

Главный недостаток резистивного экрана в том, что за счет пленки увеличивается количество бликов, изображение теряет контрастность и становится мутноватым. Также минусом является большая уязвимость экрана: любым острым предметом легко повредить «пленочку»-покрытие.

Емкостный тачскрин — это конструкция, в которой на стеклянной основе расположен слой для накопления электрического заряда. Касание экрана способствует высвобождению части этого заряда в определенной точке. Любой современный тачскрин для samsung работает именно по такому принципу.

Преимущества емкостных сенсорных стекол:

К преимуществам такого типа тачскрина относится сохранение высокой яркости дисплея и четкости изображения. Он встроен в экран, что делает конструкцию более прочной и устойчивой к повреждениям. Телефоны и планшеты доступны по цене. Для работы достаточно легкого прикосновения к поверхности пальцами. Существуют и специальные толстые стилусы для таких экранов. В некоторых сотовых с емкостными тачскринами используется технология мультитач. Управление с ее помощью становится более удобным, поскольку появляется использовать жесты

Работать с ним можно только касаниями проводника. Как правило, таковыми являются пальцы пользователя. При этом надетая перчатка или влажная кожа представляют препятствие для приведения системы в действие, то есть, экран в этом случае не реагирует на прикосновения.

Существуют сенсорные стекла волнового типа. Можно сказать, что резистивные сенсорные экраны — это технология прошлого, емкостные — технология настоящего, а волновые — технология будущего.

Хотите рисовать на компьютере как профессионал? Купите себе графический планшет и ознакомьтесь с основными приёмами работы с ним.

Компьютер сегодня нужен не только людям технических или экономических специальностей. Он уже давно стал отличным помощником даже для тех, кто занимается любыми видами творчества, которые изначально не предусматривали никакой компьютеризации. И одним из таких видов искусств является рисование и живопись.

Современный компьютер предоставляет художнику широчайший арсенал программ для создания высококачественных изображений: начиная с простеньких, встроенных в операционную систему графических редакторов (вроде Paint), и заканчивая полновесными софтовыми пакетами для создания 3D-анимации.

Однако, не только программным обеспечением ПК помогает всем желающим приобщиться к изобразительному искусству. Для художников были разработаны различные устройства ввода, которые позволяют максимально точно имитировать реальный процесс рисования. И одними из таких устройств, которые обрели наибольшую популярность, являются графические планшеты или дигитайзеры.

Основные характеристики графических планшетов

Графический планшет обычно представляет собой составное устройство в виде сенсорной панели , подключаемой к ПК посредством USB-кабеля или по Bluetooth, и специального пера , транслирующего свои перемещения по поверхности планшета в компьютер. Перо, как правило, является автономным активным (с собственным источником питания) элементом конструкции. Однако, в зависимости от типа дигитайзера-базы, может быть и пассивным устройством, изменяющим электрический потенциал по принципу современных сенсорных экранов.

Дигитайзеры могут передавать данные в компьютер при помощи различных технологий, однако, для пользователя это обычно не играет особой роли. Более важной характеристикой является общий принцип работы. Здесь можно выделить два основных направления: с визуализацией или без. Планшеты с визуализацией по своей сути - большие сенсорные экраны, на которые выводится содержимое рабочего холста графического редактора.

Такие дигитайзеры максимально упрощают процесс рисования, но стоят довольно дорого и используются в основном профессиональными художниками.

Намного же более распространены графические планшеты без визуализации. Они могут быть весьма компактными устройствами (формата от А6). Вместо сенсорного дисплея они содержат под рабочей плоскостью сетку проводников, генерирующих слабое электрическое поле, которое реагирует на приближение к нему электронного пера:

Собственно, основными характеристиками таких планшетов, на которые стоит обращать внимание при покупке, являются как раз размеры рабочего поля и его разрешение. Даже небольшие дигитайзеры формата А6 (105×148 мм или 1/4 А4) сегодня обычно имеют разрешающую способность до 2000 lpi ("lines per inch" - линии на дюйм). Этого уже достаточно, чтобы комфортно рисовать на небольших дисплеях (примерно до 19 дюймов). Однако, если Ваш бюджет позволяет, лучше купить планшет полупрофессионального уровня формата А5 или А4 и с разрешением не менее 4000 lpi (стоят примерно в 3-10 раз дороже).

Дополнительными характеристиками, на которые стоит обратить внимание, являются:

  • чувствительность степени нажатия (нормой сейчас считается 1024 уровня);
  • наличие и количество программируемых кнопок на базе и у пера;
  • наличие функции ластика у пера;
  • соотношение сторон рабочей поверхности (по аналогии с мониторами бывают 4:3 или 16:9);
  • наличие в комплекте специальной мышки, которая может работать в режиме пера.

На сегодняшний день существует несколько популярных фирм, которые производят графические планшеты. Самые дешёвые модели имеются у фирмы Genius (примерно от $25). Однако, бывалые пользователи таких устройств советуют выбирать дигитайзеры компании Wacom . Минимальная стоимость у них примерно в два раза дороже, но они обычно не имеют проблем с драйверами и пером, на которые часто жалуются пользователи бюджетных планшетов Genius.

Особенности дигитайзера Genius EasyPen i405X

Вас, возможно заинтересует, почему я вообще решил писать статью о графических планшетах. А тут дело в том, что на днях я выпросил-таки сие устройство у одного знакомого, чтобы попробовать поработать с ним. Увы, в мои руки попал не самый лучший дигитайзер, охаянной многими пользователями в Интернете фирмы Genius, EasyPen i405X :

Этот редактор на проверку оказался неспособным "понимать" команды пера и базы дигитайзера. Более того, на Windows 7 и старше уровни нажима "понимают" только старые версии программы (3-я линейка). В новых (актуальная 4-я серия) перо моего планшета работало ничем не лучше мышки... В общем, Paint.Net, несмотря на рекомендации производителя, оказался не самым лучшим выбором для работы с планшетом Genius.

Он корректно распознаёт степень нажатия на всех операционных системах, но, увы, "не понимает" команд пера и большинства команд программируемых клавиш планшета. Кстати, если решите рисовать в GIMP, Вам может потребоваться активировать поддержку планшета (по умолчанию работает только мышь). Для этого зайдите в меню "Правка" - "Параметры" - "Устройства ввода" , откройте диалог кнопкой "Настроить дополнительные устройства ввода" и в открывшемся окне для Вашего планшета в списке задайте режим "Экран" :

Однако, не только GIMP может Вам помочь в деле рисования на графическом планшете. Существует ещё ряд бесплатных графических редакторов, которые поддерживают электронное перо. К таким можно отнести программы Krita , MediBang Paint или Artweaver .

Однако, более детально я бы хотел остановиться на небольшом графическом редакторе, который "заточен", на мой взгляд, именно под рисование на планшете - SmoothDraw :

На первый взгляд редактор не отличается ничем особым. Англоязычный интерфейс, непривычное размещение органов управления и своеобразного вида холст сперва немного напрягают. Однако, из всех протестированных мною бесплатных редакторов только SmoothDraw более или менее поддерживал работу с программируемыми кнопками графического планшета Genius EasyPen i405X, а также имеет очень много готовых инструментов, позволяющих рисовать в различных стилях!

Теперь немного об устранении недостатков редактора. Для версии 4.0.5, которая поддерживается всеми системами (начиная с Windows XP) я сделал русификацию. Вам нужно просто скачать архив с русификатором и распаковать из него папку ru-RU в директорию, в которой находится SmoothDraw.

Чтобы активировать поддержку функции ластика, войдите в меню "Options" и поставьте галочку возле пункта "Enable Eraser Tip" . А нужные Вам для рисования инструменты можно перетащить из списка на верхнюю панель инструментов и переключать их при помощи верхнего ряда цифровых клавиш на клавиатуре (до 12 инструментов).

Единственное, что никак нельзя настроить (и это реально напрягает) - нормальное управление зумом. Приближать и удалять изображение Вы сможете только при помощи кнопок в меню "Options". Никаких "горячих" клавиш и даже отдельных инструментов для этого не предусмотрено.

Как рисовать на графическом планшете

Наконец, надеюсь, мы определились с инструментарием для рисования и теперь хотелось бы сказать пару слов о методике работы с графическим планшетом. Не будучи особым художником, я не претендую на то, что нижеизложенное есть абсолютной истиной и единственным правильным ходом действий. Однако, на мой взгляд, алгоритм работы вполне удачен.

В принципе, если Вы хорошо рисуете и уже привыкли к особенностям нажима пера, то Вы можете рисовать и классически от руки. Однако, чаще всего, даже профессионалы создают свои рисунки послойно с использованием предварительного эскиза и постепенного доведения его до вида законченной картинки.

Для создания эскиза можно поступить двумя способами. Первый - положить на планшет реальную картинку и обвести её контуры. За счёт того, что перо, как правило, является активным и излучает радиоволны, Вы можете обводить рисунки даже сквозь довольно толстые книжки! Второй же способ (более распространённый) - обводка контуров изображения в компьютере на новом слое.

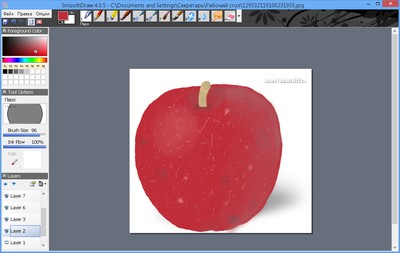

Для простоты попробуем нарисовать обычное яблоко (прошу сразу прощения за не очень красивую рисовку, увы, художник из меня не очень:)). Для этого откроем понравившуюся нам картинку в графическом редакторе, создадим новый слой над ней и на этом слое нарисуем эскиз с замкнутыми контурами, которые мы получим путём обведения изображения на нижнем слое:

Полученный контур заливается нужным цветом, после чего на новом слое можно приступать к прорисовке деталей. Здесь уже нужно работать довольно аккуратно и можно уже экспериментировать с разными инструментами для имитации фактуры различных материалов. Чтобы получить более реалистичный эффект можно также сделать ещё один слой с бликами и тенями, который накладывается для придания объёмности рисуемому изображению. В результате моих стараний получилось это:)

Итоги

Графический планшет в умелых руках - очень удобная вещь, позволяющая создавать красивые рисунки на компьютере. Однако, как и к любому инструменту, к нему нужно привыкать. Ну и, естественно, если художник Вы такой же, как и я, то тут придётся ещё здорово попотеть над освоением приёмов и техник рисования вообще, а не только на планшете.

Пока писал статью, я всё время вспоминал одну свою детскую книжку про львёнка, который решил, что он художник, поскольку имел кисточку на хвосте. Конкретно следующие строки как нельзя лучше характеризуют неумелого обладателя планшета, вроде меня:

Коль у тебя есть кисточка на кончике хвоста,
Совсем не значит это, что ты уже художник!

Поэтому, если решите купить себе графический планшет, прежде всего освойте теорию живописи, чтобы не быть как тот львёнок:) Сам за Вас ничего не нарисует даже самый дорогой дигитайзер!

P.S. Разрешается свободно копировать и цитировать данную статью при условии указания открытой активной ссылки на источник и сохранения авторства Руслана Тертышного.

Графический планшет (graphics tablet ) - устройство ввода векторной графической информации в ЭВМ. Устройство «планшет» (или дигитайзер, digitizer, диджитайзер) состоит из собственно планшета (участок плоской поверхности) и рисующего прибора (курсора, стила, пера, наводчика (puck)). При нажатии на кнопку курсора его местоположение на поверхности планшета фиксируется, а координаты передаются в компьютер.

Дигитайзер - абсолютное устройство. Для выбора некоторой позиции на экране необходимо указателем дигитайзера выбрать соответствующую точную точку на планшете. За каждой кнопкой как наводчика, так и пера можно закрепить определенные действия (copy, save и другое). Гибкость выполнения такого назначения зависит от программируемости драйвера устройства.

Типы дигитайзеров

Принцип работы Описание Примеры устройств
Акустический Первые устройства, в которых позиция пера, оборудованного источником звука (микроискровой разрядник), определяется путем сопоставления запаздывания звуковых сигналов, воспринимаемых микрофонами, расположенными на планшете. Подвержены акустическим помехам Общее наименование - spark tablet (искровые планшеты)
Электромагнитный Проволочная сетка, проложенная под поверхностью планшета, производит слабое электромагнитные излучение, которое принимается пером и определяет его координаты RAND Tablet, известный как Grafacon (Graphic Converter), 1964 года
Пассивный курсор Используется принцип электромагнитной индукции. Проволочная сетка образует совокупность «антенн», передающих и принимающих сигналы (RAND Tablet только передает). Есть образцы, воспринимающие силу нажима на перо (изменение встроенной в кончик пера емкости). Возможен бесконтактный съем координат. Ручка может не требовать питания Технологии фирмы Wacom
| Активный курсор Ручка содержит генератор сигналов, воспринимаемых планшетом, поэтому она требует питания скорее, чем сам планшет. Это дает также более четкий электрический сигнал, чем в случае электромагнитной индукции FinePoint Innovations
Технология «резистивного сенсорного экрана» Пересекающиеся координатные провода разделены тонким слоем изолятора, проводимость которого изменяется под нажимом пера. Не требует питания пера, воспринимает как координаты, так и силу давления пера Nintendo DS

Часто с дигитайзером связывают управление командами в AutoCAD и аналогичных системах с помощью накладных меню. Команды меню расположены в разных местах на поверхности дигитайзера. При выборе курсором одной из них программный драйвер интерпретирует координаты указанного места, посылая соответствующую команду на выполнение.

Для устройств рукописного ввода информации характерна такая же схема работы, однако введенные образы букв дополнительно преобразуются в буквы с помощью программы распознавания, а размер площадки для ввода меньше. Устройства перьевого ввода информации часто используются в карманных компьютерах, в которых нет полноценной клавиатуры.

Принцип действия

Действие дигитайзера основано на фиксации местоположения курсора с помощью встроенной в планшет сетки, состоящей из проволочных или печатных проводников с довольно большим расстоянием между ними (от 3 до 6 миллиметров). Однако механизм регистрации положения курсора позволяет получить точность считывания информации, намного меньшую шага сетки (до 100 линий на миллиметр). Шаг считывания информации называется разрешением дигитайзера.

По технологии изготовления дигитайзеры делятся на два типа:

  • электростатические (ЭС);
  • электромагнитные (ЭМ).

В первом случае регистрируется локальное изменение электрического потенциала сетки под курсором. Во втором - курсор излучает электромагнитные волны, а сетка служит приемником. Фирма Wacom создала технологию на основе электромагнитного резонанса, когда сетка излучает, а курсор отражает сигнал. Но в обоих случаях приемником является сетка. Следует отметить, что при работе ЭМ-планшетов возможны помехи со стороны излучающих устройств, в частности мониторов.

Независимо от принципа регистрации существует погрешность в определении координат курсора, называемая точностью дигитайзера. Эта величина зависит от типа дигитайзера и от конструкции его компонентов. На нее влияет неидеальность регистрирующей сетки планшета, способность воспроизводить координаты неподвижного курсора (повторяемость), устойчивость к разным температурным условиям (стабильность), качество курсора, помехозащищенность и прочие факторы. Точность существующих планшетов колеблется в пределах от 0.005 до 0.03 дюйма. В среднем точность электромагнитных дигитайзеров выше, чем электростатических.

Таблица характеристики дигитайзеров

Английский термин Русский термин Комментарий
Surface Sizes Размер рабочей поверхности Устанавливает размеры чувствительной части поверхности дигитайзера
Resolution Разрешение Обозначает шаг считывания дигитайзера (физическая характеристика, она гораздо лучше, чем реально достижимая точность снятия координат указующего устройства)
Accuracy Точность Указывает на погрешность снятия координат
Output Rate Скорость обмена Указывает на реальную скорость передачи координат дигитайзером
Technology Технология Описывает физический принцип получения координат
Save&Recall Пользовательские настройки Наличие и количество сохраняемых с возможностью последующего вызова настроек параметров дигитайзера
Output Formats Форматы данных Обычно указывается количество различных форматов данных, на которые можно настроить интерфейс дигитайзера
Surface Menu Аппаратное меню Количество и вид аппаратно-реализованных меню на поверхности дигитайзера
LED"s Индикаторы Наличие или отсутствие индикаторов, сообщающих о состоянии дигитайзера
Support Software Программное обеспечение Разнообразие программного обеспечения, входящего в состав стандартной поставки дигитайзера. Обычно его разнообразие ни о чем не говорит. Важно удобство работы с программой установки и настройки параметров, а также наличие качественных драйверов для тех программ, с которыми вы собираетесь работать
Dual Orientation Двойная ориентация Возможность переключать направление осей дигитайзера
Warranty Гарантия Срок стандартного гарантийного обслуживания
Pen Перо Характеристики указующего устройства типа «перо». К характеристикам относятся число кнопок, вид чувствительности наконечника пера (нечувствительный; выключатель, реагирующий на силу нажима и так далее), наличие или отсутствие провода
Cursor Курсор Характеристики указующего устройства типа курсор: число кнопок, наличие или отсутствие провода
Shielding Покрытие Наличие дополнительного покрытия поверхности дигитайзера

Шаг считывания регистрирующей сетки является физическим пределом разрешения дигитайзера. Мы говорим о пределе разрешения, потому что следует различать разрешение как характеристику прибора и как программно-задаваемое разрешение, а это переменная величина в настройке дигитайзера. В спецификации на изделие всегда указываются обе характеристики - предел разрешения и точность (таблица 5.5).

На результат работы также влияет точность действий оператора. В среднем хороший оператор вносит погрешность не более 0.004 дюйма. Требования к нему достаточно высокие.

Технологии чувствительных к нажиму дигитайзеров

В настоящее время существует две технологии, применяемые в чувствительных к нажиму дигитайзерах: первая - электромагнитный резонанс, на основе которого работают дигитайзеры фирмы Wacom, позволяющий применять пассивное стило, а вторая - метод активного курсора.

При использовании электромагнитного резонанса излучающим (активным) устройством является сам дигитайзер. Перо отражает волны, а дигитайзер анализирует это отражение, для того чтобы установить координаты пера в данный момент. Поэтому перо или курсор не имеют ни батарей, ни шнура, подающего напряжение на микросхемы внутри курсора. При использовании активного курсора он создает излучение, сообщая таким образом дигитайзеру о своем местоположении. В этом случае либо батареи, либо провод являются его неотъемлемым атрибутом.

Для подключения планшета обычно используется последовательный порт. Распространенными параметрами являются разрешение порядка 2400 тнд и высокая чувствительность к уровням нажатия (256 уровней). Эта особенность позволяет моделировать нажатие на кисть или перо при работе с соответствующими графическими программами. Графические планшеты и дигитайзеры производят CalComp, Mutoh, Wacom и другое

Для устройств рукописного ввода информации характерна такая же схема работы, однако введенные образы букв дополнительно Преобразуются в буквы с помощью программы распознавания, а Размер площадки для ввода меньше. Устройства перьевого ввода информации часто используются в карманных компьютерах (КПК, или PDA - Personal Digital Assistant, см. гл. 7), в которых нет полноценной клавиатуры.

Указующее устройство

До этого момента при упоминании указующего устройства мы называли его курсором, хотя существует еще и перо (или стило). Курсоры более популярны среди пользователей САПР. Перья в виде ручки снабжаются одной, двумя или тремя кнопками. Кроме того, есть простые перья и перья, чувствительные к нажиму. Последние особенно интересны для художников и аниматоров. Если курсор неудобен, то связанный с его использованием ущерб составит гораздо большую сумму, чем разница в стоимости дорогих и дешевых дигитайзеров.

Курсоры

Курсоры бывают четырех-, восьми-, двенадцати- и шестнадцатикнопочными. Продукты некоторых производителей являются исключением из правила, например, Осе Graphics добавляет на большом курсоре семнадцатую, «самую главную» кнопку. Одними из лучших признаны четырехкнопочные курсоры фирмы CalComp - их чаще прочих фотографируют и помещают в журналах. Здесь вторая и третья кнопки расположены рядом, а первая и четвертая L-образной формы обрамляют средние. Традиционным считается ромбовидное расположение кнопок, которому продолжают следовать другие известные производители. Однако для двенадцати- и шестнадцатикнопочных курсоров стандартом является «табличное» расположение кнопок (как на телефонном аппарате).

При выборе курсора надо принимать во внимание, кроме удобства пользования, еще и количество клавиш на нем. Например, для работы в AutoCAD чем больше на курсоре клавиш, тем лучше, потому что дополнительным кнопкам можно назначить одношаговые функции в MNU-файле AutoCAD.

Перья

Перья производятся с одной, двумя и тремя кнопками. Есть перья, чувствительные к нажиму, особенно привлекательные для компьютерных художников и аниматоров. Такое перо может воспринимать до 256 годаадаций усилия нажима. Степени нажима ставят в соответствие толщину линии, цвет в палитре или его оттенок. В результате можно имитировать на компьютере процесс рисования масляными красками, темперой или акварелью на специально подобранной фактуре. Для реализации этих возможностей необходимо иметь специальное программное обеспечение.

Удобство пера - характеристика сугубо субъективная, как и при выборе авторучки. Некоторым нравятся легкие перья фирмы Wacom, в то время как другие предпочитают более тяжелые, но хорошо сбалансированные перья Kurta. Как курсоры, так и перья бывают как с проводом, так и без него. Беспроводной указатель удобнее, но он должен иметь батарею питания, что утяжеляет его и требует дополнительного обслуживания.

Исключение составляют пассивные неизлучающие перья Wacom, однако они воспринимают вдвое меньше градаций нажима. Появились модели с модифицируемыми курсорами, которые могут работать как с внешним, так и со встроенным питанием.

Выбор дигитайзера

В первую очередь, выбирая дигитайзер, следует принимать во внимание надежность его драйверов и удобство указующего устройства (это может быть стило или курсор). Конструктивно планшеты бывают жесткими и гибкими (таблица 5.6-5.8). Гибкие дигитайзеры появились в 1994 году Низкая цена, небольшой вес (7 кг в упаковке), компактность при транспортировке выгодно отличают их от традиционных жестких. От того, для каких работ выбирается дигитайзер, зависит его формат. Размер рабочего поля обычно от 6 х 8«до 44 х 62». Изготовители гибких планшетов по новой технологии утверждают, что могут «вырезать» их любого формата. Часто пользователи называют формат по аналогии с бумажными листами, но размер 305 х 305 миллиметров трудно соотнести с каким-то стандартным форматом. От рода решаемых задач зависит и точность устройства. Электрическое питание для дигитайзера подается с помощью встроенного или выносного блока питания, а в отдельных моделях - по последовательному порту.

Таблица моделей дигитайзеров

Марка Характеристики Общий вид изделия
Интерфейс и питание: USB. Операционная система: MS Windows 98SE/ME/2000/XP. Планшет: рабочая область 3х4; разрешение 2000 линий/дюйм. Перо: количество кнопок - 2, чувствительность нажатия - 1024 уровней, беспроводное. Имеет программируемую «Hot-KEY» зону. Кнопки пера могут работать как кнопки обычной мыши, а также могут быть запрограммированы соответственно правой и левой кнопкам мыши
Genius G-Note 5000 A5.32Mb Интерфейс: USB. Операционная система: ХР/2000. Планшет: рабочая поверхность А5 (8«х 6»), питание - 4 батарейки AAA, 32 Мбайт встроенной памяти позволяют сохранить более 500 исписанных страниц. Перо: сменные насадки
Wacom Graphire4, A6.128 x 93 мм Интерфейс: USB. Операционная ситема: Windows 98SE/ME/2000/XP, Apple MacOS X 10.2. 8. Планшет: рабочая область A6 (128 x 93 миллиметра рабочая область), разрешение 2032 строк/дюйм.

Перо: количество кнопок - 2, чувствительность нажатия - 512 уровней, беспроводное

Hitachi T-15XL EM Panel, A4+, 304 x 228 миллиметров, TFT, 15«, VGA, USB, аудио В планшет (рабочая область А4.304 х 228 мм) вмонтирован монитор - 15» LCD TFT. Размер шага -0.297 миллиметров, максимальное разрешение - 1024 х 768, цветовая палитра - 18-бит (262 144 цветов), яркость - 250 кд/м 2 , контрастность - 400: 1, угол просмотра слева/справа - 60°/60°; угол просмотра снизу/сверху - 60°/40°. Интерфейсы - VGA, HD-15F, USB Тип Б. Аудиовход - мини 3.5 миллиметров стерео, аудиовыход - мини 3.5 миллиметров стерео. Адаптер питания - 220 В (перемен. ток), 50/60 Гц, 30 Вт Hitachi T-15XL EM Panel, A4+, 304 x 228 миллиметров, TFT, 15", VGA, USB, аудио
Интерфейс: USB, Bluetooth. Операционная система: Windows ХР. Планшет: рабочая область 4.5«х 6», разрешение 500 dpi. Перо: количество кнопок - 1
Интерфейс: USB. Операционная система: Windows 98SE/ME/2000/XP, Apple MacOS 9.0, Apple MacOS X 10.1. 5. Планшет: рабочая область А6 (128 х 93 мм), разрешение 2000 dpi. Перо: количество кнопок - 2, чувствительность нажатия - 512 уровней, беспроводное. Максимальное рабочее расстояние 5 миллиметров. Мышь: Wacom ЕС-140, оптическая, беспроводная, 2 кнопки, кнопка/колесо прокрутки
Серия широкоформатных дигитайзеров для САПР и ГИС. Имеют модификации: со стандартной точностью (±0.2 мм), повышенной (±0.1 мм), высокой (±0.05 мм). Модели с высокой точностью комплектуются курсором с подсветкой рабочей зоны. Типы указателей: беспроводной 4- или 16-кнопочный курсор. Дигитайзеры по дополнительному заказу можно укомплектовать напольными подставками различных типов. Модели формата А4-АЗ: точность ± 0.25; разрешающая способность 1001 линий/мм или 2540 линий/дюйм

Таблица планшетных дигитайзеров большого формата

Характеристики Марка
SUMMA SummaGrid KURTAXLC GTCO SUPER 3 NUMONICS BIDMATE ALTEK UTE
Рабочая поверхность, мм 610 x 914.914 х 1220.1220 х 1524 610 x 914.914 х 1220.1067 х 1524 610 x 914.914 х 1220.1118 х 1524 610 x 914.914 х 1220
Разрешение, линий/мм 100 100 40 40 40 40
Точность, мм ±0.203 ±0.127, по заказу ±0.381 ±0.254, ±0.127, по заказу ±0.254 Не сообщается ±0.254
Скорость обмена, точек/с 200 100 200 200 200 Не сообщается
Перо 2-кнолочное, наконечник или 2-кнопочное, чувствительный наконечник (возможно беспроводное) 3-кнопочное, возможно беспроводное 2-кнопочное 2-кнопочное, наконечник 1-кнопочное 1 -кнопочное
Курсор 4-, 16-кнопочный, возможен беспроводной 4-, 16-кнопочный, проводной 4-, 16-кнопочный, проводной 4-, 16-кнопочный, проводной 1-, 4-, 16-кнопочный, проводной
Количество форматов данных 34 3 4 9 12 8
Аппаратное меню Нет Установка параметров Установка параметров Установка параметров Нет

Таблица гибких дигитайзеров

Характеристики Марка
CalComp Drawing Rex 333641 CalComp DrawingFlex 334841 GTCO Rollup 2024R GTCO Rollup 3036R GTCO Rollup 3648R
Рабочая поверхность, мм 762 х 914 914 х 1220 508 x 610 762 x 914 914 х 1220
Разрешение, линий/мм 100 100 40 40 40
Точность, мм ±0.254 ±0.381 ±0.254 ±0.254 ±0.254
Скорость обмена, точек/с 150 150 Не сообщается Не сообщается Не сообщается
Перо 2-кнопочное, наконечник, беспроводное 1-кнопочное, наконечник, проводное 1-кнопочное, наконечник, проводное
Курсор 4- и 16-кнопочный, беспроводной 4 - и 16-кнопочный, проводной 4- и 16-кно-почный, проводной
Технология ЭМ ЭМ ЭС ЭС ЭС
Количество форматов данных 34 34 2 2 2
Аппаратное меню Макро, пользовательские настройки, установка параметров Макро, пользовательские настройки, установка параметров Установка параметров Установка параметров Установка параметров
